Компактные контроллеры серии XL
Промышленные контроллеры в ультратонком корпусе обладают очень большими возможностями. Серия содержит как простые и недорогие контроллеры, так и контроллеры с расширенными функциями.
Контроллеры XL позволяют решать сложные задачи, при этом занимая очень мало места в шкафу управления.
Контроллеры XL1 — простые и недорогие контроллеры для простых задач
Контроллеры XL3 — контроллеры, имеющие высокоскоростные входы и поддерживающие AB-фазовые счетчики
Контроллеры XL5 — Контроллеры, обладающие еще более широким набором функций в сравнении с XL3
Контроллеры XL5E — Контроллеры c поддержкой высокоскоростного обмена данными через Ethernet
Количество входов и выходов контроллеров может расширяться путем подключения модулей расширения. Линейка модулей расширения содержит модули с различными комбинациями типов и количеством входов и выходов.
Программируемые контроллеры
| Модель | Описание |
| XL1-16T | 8 входов/8 выходов,транзисторные выходы,питание DC24V, имеет большую скорость в сравнении с серией XC |
| XL3-16R | 8 входов/8 выходов,релейные выходы, питание DC24V, 3 AB фазовых счетчика, имеет большую скорость в сравнении с серией XC |

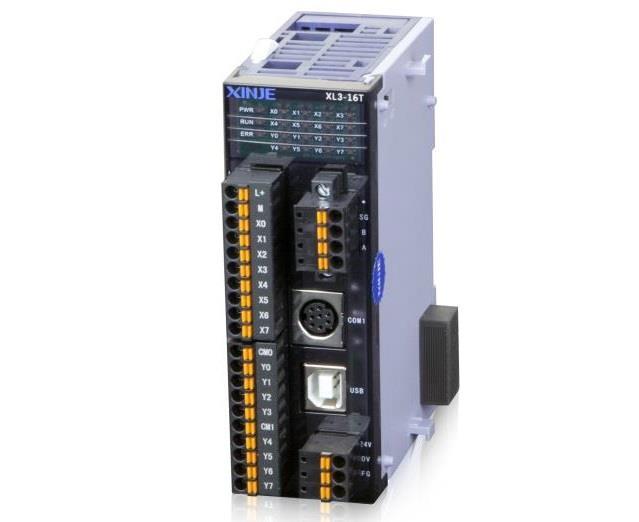

| XL3-16T | 8 входов/8 выходов,транзисторные выходы,питание DC24V, 3 AB фазовых счетчика, , имеет большую скорость в сравнении с серией XC |
| XL3-32R | |
| XL3-32T | 16DI/16DO, ,транзисторные выходы,питание 24VDC, 4 AB phases count, 4 скоростных импульсных входа, ПИД-регулятор,USB,RS232,RS485 порт, имеет большие программные возможности в сравнении с XС |
| XL5-16T | 8DI/8DO, питание DC24V, 3CH скоростных счетчиков, 2CH скоростных импульсных входов, USB, RS232, RS485, поддерживает большие программные возможности в сравнении с XL3 |
| XL5-32T | 16DI/16DO, питание DC24V, 3CH скоростных счетчиков, 2CH скоростных импульсных входов, USB, RS232, RS485, поддерживает большие программные возможности в сравнении с XL3 |

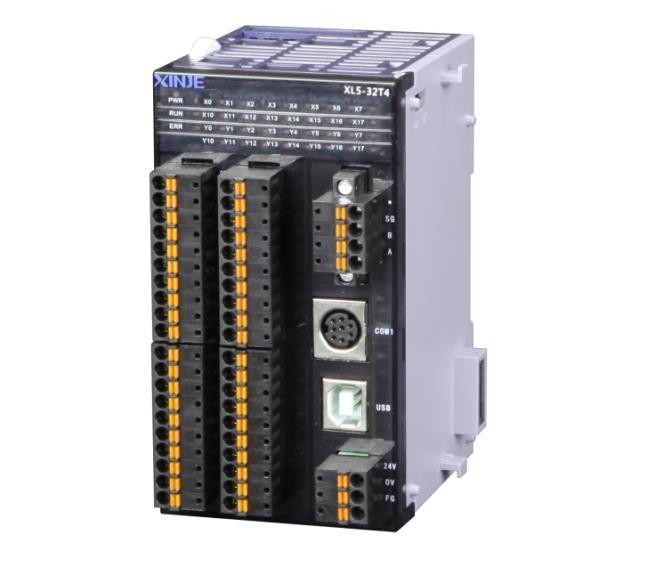

| XL5-32T4 | 16DI/16DO, ,транзисторные выходы,питание 24VDC, 4 AB phases count, 4 скоростных импульсных входа, ПИД-регулятор,USB,RS232,RS485 порт, поддерживает большие программные возможности в сравнении с XL3 |
| XL5-64T10 | 32DI/32DO, ,транзисторные выходы,питание 24VDC, 10 AB phases count, 10 скоростных импульсных входов, ПИД-регулятор,USB,RS232,RS485 порт, поддерживает большие программные возможности в сравнении с XL3 |
| XLH-24A16 | 12DI/12DO, Транзисторные выходы, AC100~240Впитание, DC24V output; 4CH AB фазовыхскоростных счетчиков, 4CH скоростных импульсных входа (двухосевая линейная и круговая интерполяция); 1 RS232, 1 RS485, 2 LAN (LAN1 для EtherNet, LAN2 для EtherCAT, мАx 16 осей); поддержка CAM функций |
| XLH-24A16L | 12DI/12DO, Транзисторные выходы, AC100~240Впитание, DC24V output; 4CH AB фазовыхскоростных счетчиков, 4CH скоростных импульсных входа (двухосевая линейная и круговая интерполяция); 1 RS232, 1 RS485, 2 LAN (LAN1 для EtherNet, LAN2 для EtherCAT, мАx 16 осей); не поддерживает CAM функций |
| XL5E-16T | 8 входов/8 выходов, транзисторные выходы, питание 24VDC; 3 AB фазовых скоростных счетчика, 2 скоростных импульсных выхода, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-32T | 16 входов/16 выходов, транзисторные выходы, питание 24VDC; 3 AB фазовых скоростных счетчика, 2 скоростных импульсных выхода, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-32T4 | 16 входов/16 выходов, транзисторные выходы, питание 24VDC; 4 AB фазовых скоростных счетчика, 4 скоростных импульсных входа, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-64T6 | 32 входов/32 выходов, транзисторные выходы, питание 24VDC; 6 AB фазовых скоростных счетчика, 6 скоростных импульсных входа, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-64T10 | 10 AB фазовых скоростных счетчика, 10 скоростных импульсных входа |

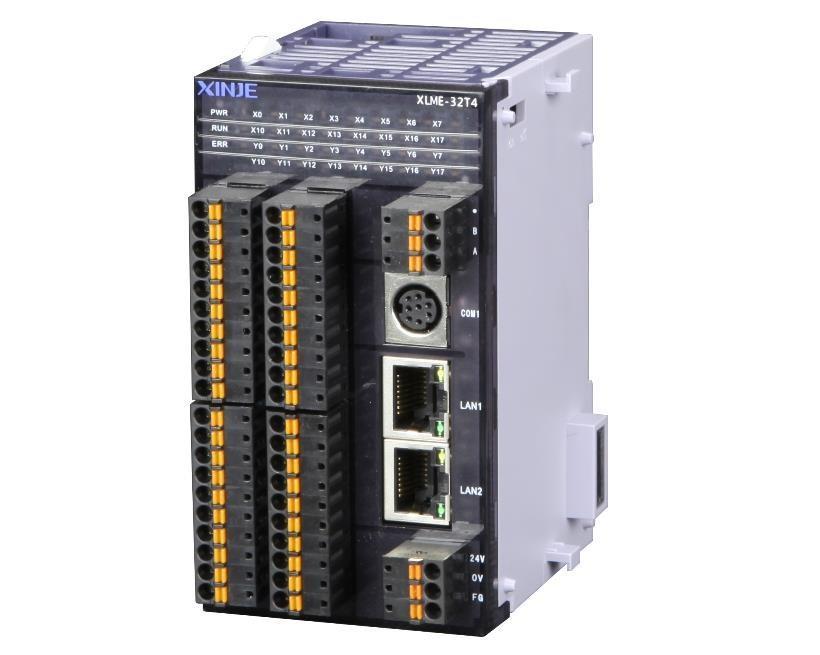

| XLME-32T4 | 16 входов/16 выходов, транзисторные выходы, питание 24VDC; 4 AB фазовых скоростных счетчика, 4 скоростных импульсных входа, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации, поддерживают двухосевую линейную и круговую интерполяцию |
| XLME-64T10 | 32 входов/32 выходов, транзисторные выходы, питание 24VDC; 10 AB фазовых скоростных счетчика, 10 скоростных импульсных входов, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации, поддерживают двухосевую линейную и круговую интерполяцию |
| XL1-16T | 8 входов/8 выходов,транзисторные выходы,питание DC24V, имеет большую скорость в сравнении с серией XC |
| XL3-16R | 8 входов/8 выходов,релейные выходы, питание DC24V, 3 AB фазовых счетчика, имеет большую скорость в сравнении с серией XC |
| XL3-16T | 8 входов/8 выходов,транзисторные выходы,питание DC24V, 3 AB фазовых счетчика, , имеет большую скорость в сравнении с серией XC |
| XL3-32R | |
| XL3-32T | 16DI/16DO, ,транзисторные выходы,питание 24VDC, 4 AB phases count, 4 скоростных импульсных входа, ПИД-регулятор,USB,RS232,RS485 порт, имеет большие программные возможности в сравнении с XС |
| XL5-16T | 8DI/8DO, питание DC24V, 3CH скоростных счетчиков, 2CH скоростных импульсных входов, USB, RS232, RS485, поддерживает большие программные возможности в сравнении с XL3 |
| XL5-32T | 16DI/16DO, питание DC24V, 3CH скоростных счетчиков, 2CH скоростных импульсных входов, USB, RS232, RS485, поддерживает большие программные возможности в сравнении с XL3 |
| XL5-32T4 | 16DI/16DO, ,транзисторные выходы,питание 24VDC, 4 AB phases count, 4 скоростных импульсных входа, ПИД-регулятор,USB,RS232,RS485 порт, поддерживает большие программные возможности в сравнении с XL3 |
| XL5-64T10 | 32DI/32DO, ,транзисторные выходы,питание 24VDC, 10 AB phases count, 10 скоростных импульсных входов, ПИД-регулятор,USB,RS232,RS485 порт, поддерживает большие программные возможности в сравнении с XL3 |
| XLH-24A16 | 12DI/12DO, Транзисторные выходы, AC100~240Впитание, DC24V output; 4CH AB фазовыхскоростных счетчиков, 4CH скоростных импульсных входа (двухосевая линейная и круговая интерполяция); 1 RS232, 1 RS485, 2 LAN (LAN1 для EtherNet, LAN2 для EtherCAT, мАx 16 осей); поддержка CAM функций |
| XLH-24A16L | 12DI/12DO, Транзисторные выходы, AC100~240Впитание, DC24V output; 4CH AB фазовыхскоростных счетчиков, 4CH скоростных импульсных входа (двухосевая линейная и круговая интерполяция); 1 RS232, 1 RS485, 2 LAN (LAN1 для EtherNet, LAN2 для EtherCAT, мАx 16 осей); не поддерживает CAM функций |
| XL5E-16T | 8 входов/8 выходов, транзисторные выходы, питание 24VDC; 3 AB фазовых скоростных счетчика, 2 скоростных импульсных выхода, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-32T | 16 входов/16 выходов, транзисторные выходы, питание 24VDC; 3 AB фазовых скоростных счетчика, 2 скоростных импульсных выхода, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-32T4 | 16 входов/16 выходов, транзисторные выходы, питание 24VDC; 4 AB фазовых скоростных счетчика, 4 скоростных импульсных входа, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-64T6 | 32 входов/32 выходов, транзисторные выходы, питание 24VDC; 6 AB фазовых скоростных счетчика, 6 скоростных импульсных входа, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации |
| XL5E-64T10 | 10 AB фазовых скоростных счетчика, 10 скоростных импульсных входа |
| XLME-32T4 | 16 входов/16 выходов, транзисторные выходы, питание 24VDC; 4 AB фазовых скоростных счетчика, 4 скоростных импульсных входа, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации, поддерживают двухосевую линейную и круговую интерполяцию |
| XLME-64T10 | 32 входов/32 выходов, транзисторные выходы, питание 24VDC; 10 AB фазовых скоростных счетчика, 10 скоростных импульсных входов, функции ПИД, RS485, RS232, порт Ethernet, расширяются платами BD и модулями ED. Поддерживают Ethernet коммуникации, поддерживают двухосевую линейную и круговую интерполяцию |
Правосторонние модули расширения
| Модель | Описание |
| XL-E8X8YR | 8DI/8DO, релейные выходы; |
| XL-E8X8YT | 8DI/8DO, транзисторные выходы; |
| XL-E16X | 16DI input |
| XL-E16YR | 16DO, релейные выходы |
| XL-E16YT | 16DO, транзисторные выходы; |
| XL-E16X16YT | 16DI/16DO, транзисторные выходы; |
| XL-E32X | 32DI input |

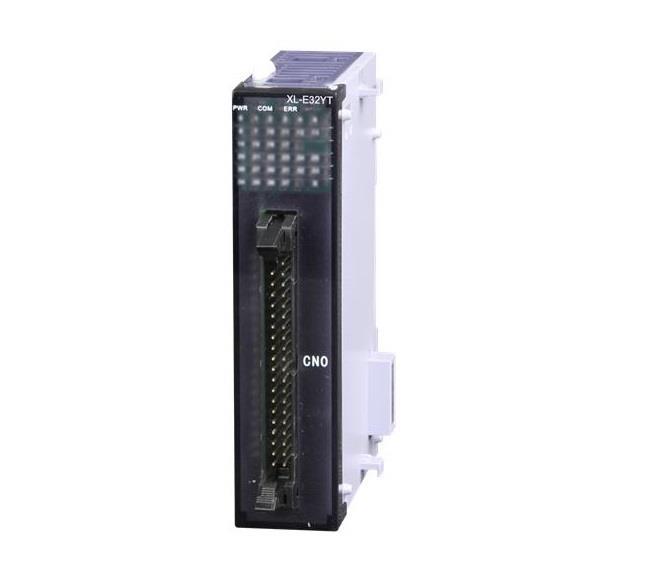

| XL-E32YT | 32DO, транзисторные выходы; |
| XL-E8PX8YR | 8DI/8DO, релейные выходы; PNP входы |
| XL-E8PX8YT | 8DI/8DO, транзисторные выходы; PNP входы |
| XL-E16PX | 16DI входов, PNP входы |
| XL-E16PX16YT | 16DI/16DO, транзисторные выходы; PNP входы |
| XL-E32PX | 32DI входов, PNP входы |
| XL-E4AD | 14bits, 4CH аналоговых входов(0~10В, 0~5В, -5~+5В, -10~+10В, 0~20мА, 4~20мА, -20~+20мА) |

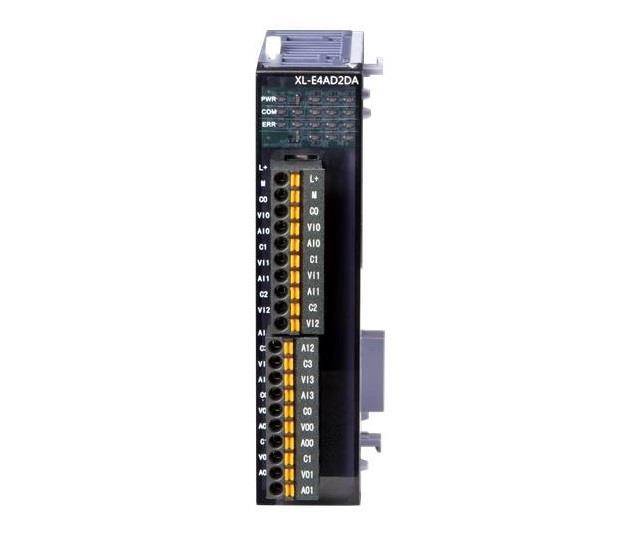

| XL-E4AD2DA | 14bits, 4CH аналоговых входов(0~10В, 0~5В, -5~+5В, -10~+10В, 0~20мА, 4~20мА, -20~+20мА); 12bits 2CH аналоговых выходов, (0~10В, 0~5В, -5~+5В, -10~+10В, 0~20мА, 4~20мА) |
| XL-E4DA | 12bits 4CH аналоговых выходов, (0~10В, 0~5В, -5~+5В, -10~+10В, 0~20мА, 4~20мА) |
| XL-E8AD-A | 14bits, 8CH аналоговых входов(0~20мА, 4~20мА, -20~+20мА) |
| XL-E8AD-V | 14bits, 8CH аналоговых входов (0~10В, 0~5В, -5~+5В, -10~+10В) |

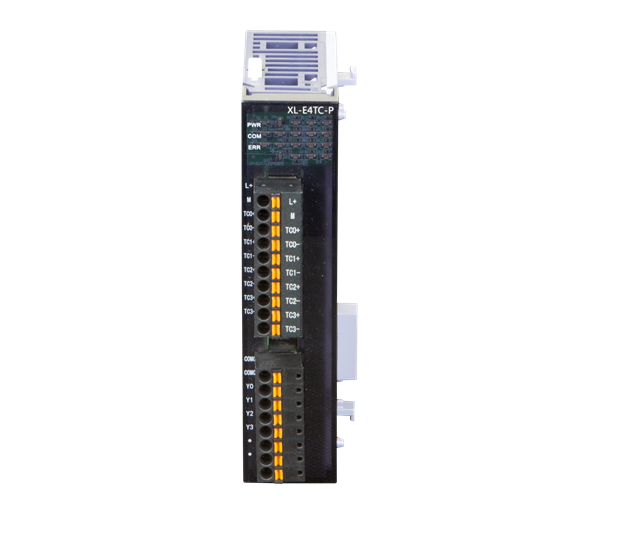

| XL-E4TC-P | 4CH термопар, поддерживает различные типы термопар, разрешение 0.1 градуса, каждый канал имеет выход ПИД параметров отдельно |
| XL-E4PT3-P | 4CH Pt100 (трехпроводной), разрешение 0.1 градуса; -100~500 градусов, поддержка выходной функции ПИД |

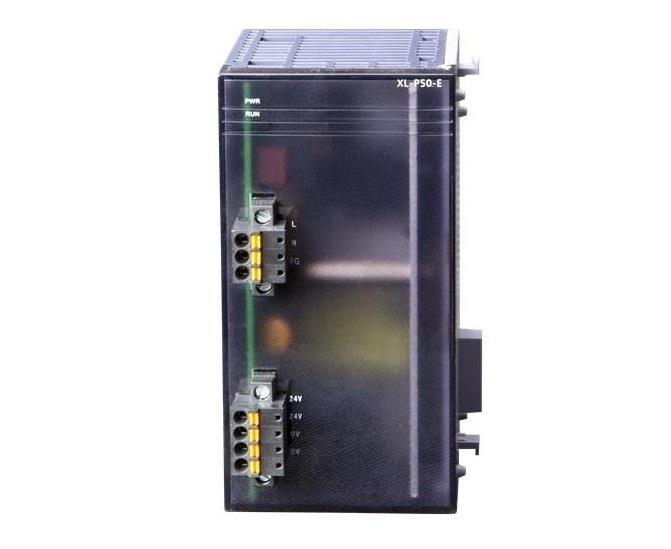

| XL-P50-E | Силовой модуль ПЛК серии XL, Вход AC220В, DC24V выход, выходная мощность 50Вт; |

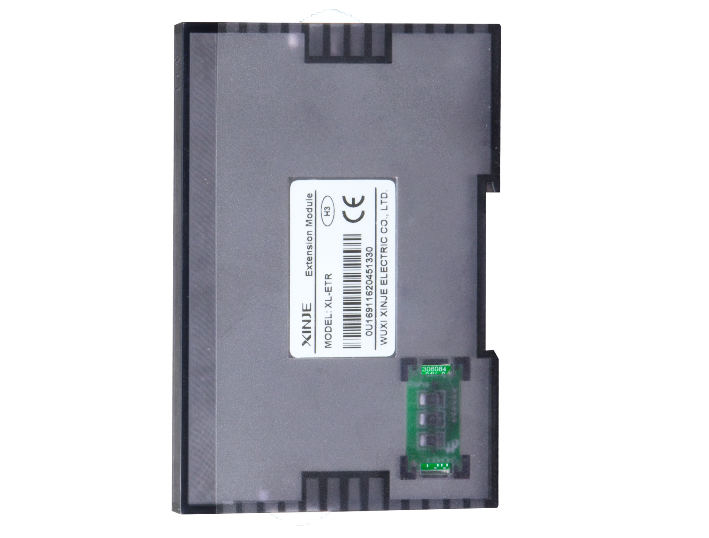

| XD-ETR | При использовании более 5 модулей требуется использование этого терминального резистора |
Левосторонние модули расширения
| Модель | Описание |
| XL-4AD-A-ED | 12bits, 4CH модуль токовых входов: 0~20мА, 4~20мА |
| XL-4AD-V-ED | 12bits, 4CH voltage input module: 0~5В, 0~10В |
| XL-4DA-A-ED | 10bits, 4CH аналоговых выхода (Ток 0~20мА, 4~20мА) |
| XL-4DA-V-ED | 10bits, 4CH аналоговых выхода (Напряжение 0~5В, 0~10В) |
| XL-2AD2DA-A-ED | 12bits, 2CH модуль токовых входов: 0~20мА, 4~20мА; 10bits, 4CH аналоговых выхода (Ток 0~20мА, 4~20мА) |
| XL-2AD2DA-V-ED | 12bits, 2CH voltage input module: 0~5В, 0~10В; 10bits, 2CH аналоговых выхода (Напряжение 0~5В, 0~10В) |
| XL-2AD2PT-A-ED | 12bits, 2CH модуль токовых входов: 0~20мА, 4~20мА; 2CH Pt100 (разрешение 0.1 градуса, -100~500 градусов) |
| XL-2AD2PT-V-ED | 12bits, 2CH модуль токовых входов: 0~20мА, 4~20мА; 2CH Pt100 (разрешение 0.1 градуса, -100~500 градусов) |
| XL-2PT2DA-A-ED | 2CH Pt100 (разрешение 0.1 градуса, -100~500 градусов); 10bits, 2CH аналоговых выхода (Ток 0~20мА, 4~20мА) |
| XL-2PT2DA-V-ED | 2CH Pt100 (разрешение 0.1 градуса, -100~500 градусов); 10bits, 2CH аналоговых выхода (Напряжение 0~5В, 0~10В) |

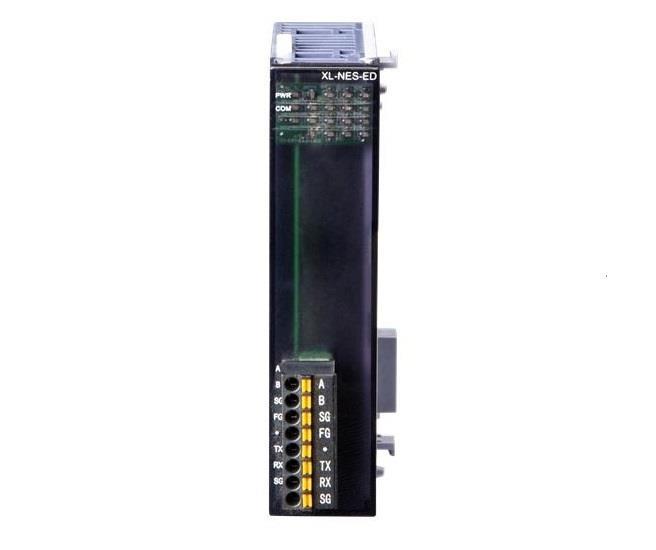

| XL-NES-ED | плата 1 RS232 или RS485 (один на выбор) |
| XL-COBOX-ED | Модуль CanOpen |
| LC3-AP | Адаптер, поддержка EtherCAT, кроме XINJE XDH, XG2, XS3 серий, также может связываться с TwinCAT, Codesys etc; один модуль может связываться с 16 модулями XL, поддерживает 512 точек |
Терминалы и кабели
| Модель | Описание |
| JT-E32X | терминальный блок для XL-E32X |
| JT-E16X16YT | терминальный блок для XL-E16X16YT |
| JT-E32YT | терминальный блок для XL-E32YT |
| JC-TE32-NN05 | 0.5м кабель для ПЛК серии XL |
| JC-TE32-NN10 | 1.0м кабель для ПЛК серии XL |
| JC-TE32-NN15 | 1.5м кабель для ПЛК серии XL |
