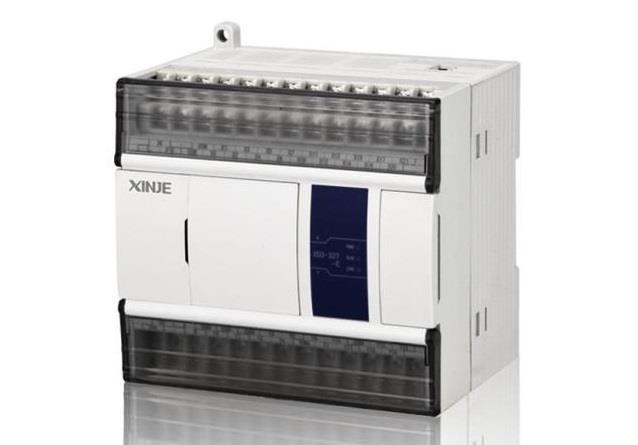

Стандартные контроллеры серии XD
Промышленные контроллеры в стандартном корпусе обладают большими возможностями применения в различных отраслях промышленности: металлургии, металлообработке, текстильной, станкостроение и др.
Серия контроллеров XD состоит как из простых контроллеров с ограниченными возможностями расширения, так и из контроллеров с расширенными и специальными функциями, применяющимися в системах управления системами сервопривода и сложной автоматизации.
Контроллеры XD1
Относительно простой функционал. Может выполнять логические операции, обработку данных и другие стандартные функции. Не поддерживает BD, правые и левый модуль расширения.
Контроллеры XD2
Полный функционал. Имеет специальные функции, такие как импульсный выход, высокоскоростной счетчик, широтно-импульсная модуляция, измерение частоты и так далее. Поддерживает BD и левый модуль расширения. Не поддерживает правые модули расширения
Контроллеры XD3
Полный функционал. Имеет специальные функции, такие как импульсный выход, высокоскоростной счетчик, широтно-импульсная модуляция, измерение частоты и так далее. Поддерживает BD, правые и левый модуль расширения.
Контроллеры XD5
Полный функционал. Имеет более высокую скорость обработки, больший объем внутренней памяти, 2 ~ 10 каналов высокоскоростного импульсного выхода. Поддерживает BD, правые и левый модуль расширения карту для хранения данных SD (кроме XD5-16).
Контроллеры XD5-xDnTm
Высокоскоростной дифференциальный ПЛК серии XD5 разработан в соответствии с требованиями быстрого отклика серводвигателя. Он не требует схемы преобразования, удобен в подключении и стандартно оснащен всеми функциями расширенного ПЛК. Поддерживает BD, правые и левый модуль расширения.
Контроллеры XDM
Обладает более высокой скоростью обработки большим внутренним пространством данных, функциями управления двумя осями, интерполяции и слежения, а также поддерживает внешнюю SD-карту для хранения данных. Поддерживает BD, правые и левый модуль расширения.
Контроллеры XDC
В дополнение к стандартным функциям ПЛК, обладает более высокой скоростью обработки, и поддерживает управление движением по шине X-NET. Поддерживает BD, правые и левый модуль расширения.
Контроллеры XD5E
В дополнение ко всем функциям серии XD5 (кроме функции SD-карты), имеет более высокую скорость обработки данных (примерно в 2 ~ 3 раза выше, чем у серии XDM), больше вычислительных ресурсов, поддерживает связь через последовательные порты RS232, RS485 и Ethernet. Поддерживает BD, правые и левый модуль расширения.
Контроллеры XDME
В дополнение ко всем функциям серии XDM, обладает более высокой скоростью обработки данных (примерно в 2 ~ 3 раза выше, чем у серии XDM), большим внутренним пространством данных. Поддерживает BD, правые и левый модуль расширения.
Контроллеры XDН
Совместим с большинством функций XDM, имеет больший программную емкость и более высокую скорость обработки данных, поддерживает связь Ethernet, шину EtherCAT, команды управления движением, такие как интерполяция и слежение. Поддерживает BD, правые и левый модуль расширения.
Программируемые контроллеры XD
Модель | Описание |
XD1-10R-E | ПЛК 5 входов/5 релейных выходов; Питание AC100 ~ 240В; 2 RS232; DC24В потребляемый ток 200мA; |
XD1-10R-C | ПЛК 5 входов/5 релейных выходов; Питание DC 24В; 2 RS232; DC24В потребляемый ток 200мA; |
XD1-10T-E | ПЛК 5 входов/5 транзисторных выходов; Питание AC100 ~ 240В; 2 RS232; DC24В потребляемый ток 200мA; |
XD1-10T-C | ПЛК 5 входов/5 транзисторных выходов; Питание DC 24В; 2 RS232; DC24В потребляемый ток 200мA; |
XD1-16R-E | ПЛК 8 входов / 8 релейных выходов; Питание AC100 ~ 240В; 2 RS232; DC24В потребляемый ток 200мA; |
XD1-16R-C | ПЛК 8 входов / 8 релейных выходов; Питание DC 24В; 2 RS232; DC24В потребляемый ток 200мA; |
XD1-16T-E | ПЛК 12 входов / 12 релейных выходов; Питание AC100 ~ 240В; 2 RS232; DC24В потребляемый ток 400мA; |
XD1-24R-E | ПЛК 12 входов / 12 релейных выходов; Питание AC100 ~ 240В; 1 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD1-24R-C | ПЛК 12 входов / 12 релейных выходов; Питание DC 24В; 1 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD1-24T-E | ПЛК 12 входов / 12 транзисторных выходов; Питание AC100 ~ 240В; 2 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD1-32R-E | ПЛК 16 входов / 16 релейных выходов; Питание AC100 ~ 240В; 2 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD1-32R-C | ПЛК 16 входов / 16 релейных выходов; Питание DC24В; 2 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD1-32T-E | ПЛК 16 входов / 16 транзисторных выходов; Питание AC100 ~ 240В; 2 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD1-32T-C | ПЛК 16 входов / 16 транзисторных выходов; Питание DC24В; 2 RS232 и 1 RS485; DC24В потребляемый ток 400мA; |
XD3-16R-E | ПЛК 8 входов/8 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB. |
XD3-16R-C | ПЛК 8 входов/8 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD3-16T-E | ПЛК 8 входов/8 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD3-16T-C | ПЛК 8 входов/8 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD3-16RT-E | ПЛК 8 входов/8 выхода, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, поддержка часов реального времени, потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD3-16RT-C | ПЛК 8 входов/8 выхода, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, поддержка часов реального времени, потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD3-24R-E | ПЛК 14 входов/10 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. |
XD3-24R-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-24T-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-24T-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-24RT-E | ПЛК 14 входов/10 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-24RT-C | ПЛК 14 входов/10 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. |
XD3-24T4-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (2х200кГц_2х20кГц), потребляемый ток DC24В 400мА.1 RS232, 1 RS485 и 1 USB |
XD3-24T4-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (2х200кГц_2х20кГц), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32R-E | ПЛК 18 входов/14 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32R-C | ПЛК 18 входов/14 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32T-E | ПЛК 18 входов/14 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32T-C | ПЛК 18 входов/14 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, производительность больше, чем у серии XC, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32RT-E | ПЛК 18 входов/14 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32RT-C | ПЛК 18 входов/14 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, производительность больше, чем у серии XC, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-32T4-E | ПЛК 18 входов/14 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (2х200кГц_2х20кГц), производительность больше, чем у серии XC, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-42R-Enew | ПЛК 24 входов/18 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-42T-Enew | ПЛК 24 входов/18 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-42RT-Enew | ПЛК 24 входов/18 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-48R-E | ПЛК 18 входов/14 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-48R-C | ПЛК 18 входов/14 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-48T-E | ПЛК 28 входов/20 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-48T-C | ПЛК 28 входов/20 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-48RT-E | ПЛК 28 входов/20 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-48RT-C | ПЛК 28 входов/20 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-60R-E | ПЛК 36 входов/24 релейных выхода, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-60R-C | ПЛК 36 входов/24 релейных выхода, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-60T-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-60T-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-60RT-E | ПЛК 36 входов/24 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3-60RT-C | ПЛК 36 входов/24 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD3E-24T-E New | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 2 Ethernet |
XD3-22T4TC-E | ПЛК 8 входов/12 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр 10кГц), 2 высокоскоростных импульсных выхода, 4 термопары типа К (0-600С), потребляемый ток DC24В 400мА. 1 RS485 без поддержки плат расширения BD |
XD5-16R-E | ПЛК 8 входов/8 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 200мА 1 RS232, 1 RS485 и 1 USB |
XD5-16R-C | ПЛК 8 входов/8 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 200мА 1 RS232, 1 RS485 и 1 USB |
XD5-16T-E | ПЛК 8 входов/8 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 200мА 1 RS232, 1 RS485 и 1 USB |
XD5-16T-C | ПЛК 8 входов/8 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 200мА 1 RS232, 1 RS485 и 1 USB |
XD5-16RT-E | ПЛК 8 входов/8 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD5-16RT-C | ПЛК 8 входов/8 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 200мА. 1 RS232, 1 RS485 и 1 USB |
XD5-24R-E | ПЛК 14 входов/10 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-24R-C | ПЛК 14 входов/10 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-24T-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-24T-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-24RT-E | ПЛК 14 входов/10 выходов, 2 первых транзисторные, остальные релейные, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-24RT-C | ПЛК 14 входов/10 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-24D2T2-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 4 высокоскоростных счетчика(2 фазовых + 2 дифференциальных), 4 высокоскоростных импульсных выхода (2 фазовых+2 дифференциальных), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-24T4-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-24T4-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-32R-E | ПЛК 18 входов/14 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-32R-C | ПЛК 18 входов/14 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-32T-E | ПЛК 18 входов/14 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-32T-C | ПЛК 18 входов/14 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-32RT-E | ПЛК 18 входов/14 выходов, 2 первых транзисторные, остальные релейные, питание АС100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-32RT-C | ПЛК 18 входов/14 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-32T4-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-32T4-C | ПЛК14 входов/10 транзисторных выходов, питание DC24В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-42R-E | ПЛК 24 входов/18 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-42T-E | ПЛК 24 входов/18 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-48R-E | ПЛК 28 входов/20 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-48R-C | ПЛК 28 входов/20 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-48T-E | ПЛК 28 входов/20 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-48T-C | ПЛК 28 входов/20 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-48RT-E | ПЛК 28 входов/20 выходов, 2 первых транзисторные, остальные релейные, питание АС100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-48RT-C | ПЛК 28 входов/20 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-48T4-E | ПЛК 28 входов/20 транзисторных выходов, питание AC100~240В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-48T4-C | ПЛК28 входов/20 транзисторных выходов, питание DC24В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-48D4T4-E | ПЛК 28 входов/20 транзисторных выходов, питание AC100~240В, 8 высокоскоростных счетчика(4 фазовых + 4 дифференциальных), 8 высокоскоростных импульсных выхода (4 фазовых+4 дифференциальных), потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-48T6-E | ПЛК 28 входов/20 транзисторных выходов, питание AC100~240В, 6 высокоскоростных счетчика (меандр), 6 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-48T6-C | ПЛК 28 входов/20 транзисторных выходов, питание DC24В, 6 высокоскоростных счетчика (меандр), 6 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60R-E | ПЛК 36 входов/24 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-60R-C | ПЛК 36 входов/24 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-60T-E | ПЛК 36 входов/24 транзисторных, питание АС100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T-C | ПЛК 36 входов/24 транзисторных, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60RT-E | ПЛК 36 входов/24 выходов, 2 первых транзисторные, остальные релейные, питание АС100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60RT-C | ПЛК 36 входов/24 выходов, 2 первых транзисторные, остальные релейные, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T4-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T4-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 4 высокоскоростных счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T6-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 6 высокоскоростных счетчика (меандр), 6 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T6-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 6 высокоскоростных счетчика (меандр), 6 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T10-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 10 высокоскоростных счетчика (меандр), 10 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-60T10-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 10 высокоскоростных счетчика (меандр), 10 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XD5-80R-E | ПЛК 40 входов/40 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 1 USB |
XD5-80T-E | ПЛК 36 входов/24 транзисторных, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА. 1 RS232, 1 RS485 и 1 USB |
XDM-24T4-E | ПЛК 14 входов/10 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1 RS485 и 1 USB |
XDM-24T4-C | ПЛК 14 входов/10 транзисторных, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1 RS485 и 1 USB |
XDM-32T4-E | ПЛК 18 входов/14 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1 RS485 и 1 USB |
XDM-32T4-C | ПЛК 18 входов/14 транзисторных, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА.1 RS485 и 1 USB |
XDM-60T4-E | ПЛК 36 входов/24 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1 RS485 и 1 USB |
XDM-60T4-C | ПЛК 36 входов/24 транзисторных, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1 RS485 и 1 USB |
XDM-60T4L-E | ПЛК 36 входов/24 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB |
XDM-60T10-E | ПЛК 36 входов/24 транзисторных, питание AC100~240В, 10 AB фазовых счетчика (меандр), 10 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB |
XDM-60T10-C | ПЛК36 входов/24 транзисторных, питание DC24В, 10 AB фазовых счетчика (меандр), 10 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB |
XDH-60T4-E | ПЛК36 входов/24 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, поддерживает функцию слежения, максимум 32 оси управления по интерфейсу EhterCAT, цикл 32/1мс, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT) |
XDH-60T4-C | ПЛК 36 входов/24 транзисторных, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, поддерживает функцию слежения, максимум 32 оси управления по интерфейсу EhterCAT, цикл 32/1мс, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT) |
XDH-30A16-E | ПЛК 16 входов/14 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, поддерживает функцию слежения, максимум 16 осей управления по интерфейсу EhterCAT, цикл 16/1мс, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT). Поддержка функций движения |
XDH-30A16L-E | ПЛК16 входов/14 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая), максимум 16 осей управления по интерфейсу EhterCAT, цикл 16/1мс, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT). Поддержка функций движения отсутствует |
XDH-30A16L-C | ПЛК16 входов/14 транзисторных, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая), максимум 16 осей управления по интерфейсу EhterCAT, цикл 16/1мс, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT). Поддержка функций движения отсутствует |
XDH-60A32-E | ПЛК 36 входов/24 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, поддерживает функцию слежения, максимум 32 оси управления по интерфейсу EhterCAT, цикл 32/1мс, поддержка загрузки на лету, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT) |
XDH-60A64-E | ПЛК 36 входов/24 транзисторных, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода (интерполяция двух осей линейная, круговая) ПИД регулятор, Е-CAM, контроль положения, регулирование положения, поддерживает функцию слежения, максимум 64 оси управления по интерфейсу EhterCAT, цикл 32/1мс если меньше 32 осей 4мс если больше 32 осей, поддержка загрузки на лету, расширение модулями и платами расширения BD, потребляемый ток DC24В 400мА. 1RS232, 1 RS485 и 1 USB, 2LAN (LAN1 — Ethernet, LAN2 — EtherCAT) |
XD5E-24R-E | ПЛК 14 входов/10 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-24R-C | ПЛК 14 входов/10 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-24T-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-30R-E | ПЛК 16 входов/14 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-30R-C | ПЛК 16 входов/14 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-30T-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-30T-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-30T4-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-30T4-C | ПЛК 14 входов/10 транзисторных выходов, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-48R-E | ПЛК 28 входов/20 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-48T-E | ПЛК 14 входов/10 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, ПИД регулятор, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60R-E | ПЛК 36 входов/24 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60R-C | ПЛК 36 входов/24 релейных выходов, питание DC24В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60T-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), 2 высокоскоростных импульсных выхода, ПИД регулятор, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60T4-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60T4-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 4 AB фазовых счетчика (меандр), 4 высокоскоростных импульсных выхода, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60T6-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 6 AB фазовых счетчика (меандр), 6 высокоскоростных импульсных выхода, ПИД регулятор, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60T6-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 6 AB фазовых счетчика (меандр), 6 высокоскоростных импульсных выхода, ПИД регулятор, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD |
XD5E-60T10-E | ПЛК 36 входов/24 транзисторных выходов, питание AC100~240В, 10 AB фазовых счетчика (меандр), 10 высокоскоростных импульсных выхода, ПИД регулятор, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD (Версия Н3х.хх поддержка загрузки на лету) |
XD5E-60T10-C | ПЛК 36 входов/24 транзисторных выходов, питание DC24В, 10 AB фазовых счетчика (меандр), 10 высокоскоростных импульсных выхода, ПИД регулятор, потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD (Версия Н3х.хх поддержка загрузки на лету) |
XDME-30T4-E | ПЛК 16 входов/14 транзисторных выходов, AC100V~240В, 4 AB фазовых счетчика, 4 скоростных импульсных выхода, функции ПИД, 1 RS485, 1 RS232, 2 порта Ethernet, Модули ED и платы расширения BD. Поддерживают двухосевую линейную и круговую интерполяцию |
XDME-30T4-C | ПЛК 16 входов/14 транзисторных выходов, DC24В, 4 AB фазовых счетчика, 4 скоростных импульсных выхода, функции ПИД, 1 RS485, 1 RS232, 2 порта Ethernet, Модули ED и платы расширения BD. Поддерживают двухосевую линейную и круговую интерполяцию |
XDME-60T4-E | ПЛК 36 входов/24 транзисторных выходов, AC100V~240В, 4 AB фазовых счетчика, 4 скоростных импульсных выхода, функции ПИД, 1 RS485, 1 RS232, 2 порта Ethernet, Модули ED и платы расширения BD. Поддерживают двухосевую линейную и круговую интерполяцию |
XDME-60T10-E | ПЛК 36 входов/24 транзисторных выходов, AC100V~240В, 10 AB фазовых счетчика, 10 скоростных импульсных выхода, функции ПИД, 1 RS485, 1 RS232, 2 порта Ethernet, Модули ED и платы расширения BD. Поддерживают двухосевую линейную и круговую интерполяцию |
XD5E-60NPR-Enew | ПЛК 28 входов/20 релейных выходов, питание AC100~240В, 3 AB фазовых счетчика (меандр), потребляемый ток DC24В 400мА 1 RS232, 1 RS485 и 2 Ethernet, Модули ED и платы расширения BD, поддержка загрузки на ходу, PNP-NPN логика |
Модули расширения и аксессуары для контроллеров XD
Модель | Описание |
XD-E8X | Модуль расширения 8 входов DC(NPN), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |

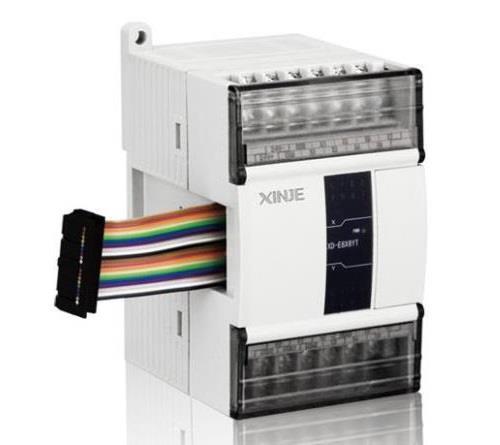

XD-E8X8YR | Модуль расширения 8 входов DC(NPN)/8 релейных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E8X8YT | Модуль расширения 8 входов DC(NPN)/8 транзисторных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E16X | Модуль расширения 16 входов DC(NPN), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E16X16YR-E | Модуль расширения 16 входов DC(NPN)/16 релейных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание АС100~240В. |
XD-E16X16YR-C | Модуль расширения 16 входов DC(NPN)/16 релейных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание DC24В. |
XD-E16X16YT-E | Модуль расширения 16 входов DC(NPN)/16 транзисторных выходов DC, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание АС100~240В. |
XD-E16X16YT-C | Модуль расширения 16 входов DC(NPN)/16 транзисторных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание DC24В. |
XD-E32X-E | Модуль расширения 32 входа DC(NPN), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание АС100~240В |
XD-E32X-C | Модуль расширения 32 входа DC(NPN), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание DC24В |
XD-E8PX | Модуль расширения 8 входов DC(PNP), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E16PX | Модуль расширения 16 входов DC(PNP), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E32PX-E | Модуль расширения 32 входа DC(PNP), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание АС100~240В |
XD-E32PX-C | Модуль расширения 32 входа DC(PNP), устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание DC24В |
XD-E8PX8YR | Модуль расширения 8 входов DC(PNP)/8 релейных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E8PX8YT | Модуль расширения 8 входов DC(PNP)/8 транзисторных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание 24VDC |
XD-E16PX16YR-E | Модуль расширения 16 входов DC(PNP)/16 релейных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание АС100~240В |
XD-E16PX16YT-E | Модуль расширения 16 входов DC(PNP)/16 транзисторных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание АС100~240В |
XD-E16PX16YR-C | Модуль расширения 16 входов DC(PNP)/16 релейных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание DC24В |
XD-E16PX16YT-C | Модуль расширения 16 входов DC(PNP)/16 транзисторных выходов, устанавливается положительная или инверсная логика срабатывания входа, время фильтрации входов настраивается, питание DC24В |
XD-E8YR | Модуль расширения 8 релейных выходов, не требует питания |
XD-E8YT | Модуль расширения 8 транзисторных выходов, не требует питания |
XD-E16YT | Модуль расширения 16 релейных выходов, не требует питания |
XD-E16YR | Модуль расширения 16 транзисторных выходов, не требует питания |
XD-E32YR-E | Модуль расширения 32 релейных выхода, питание AC100~240В |
XD-E32YR-C | Модуль расширения 32 релейных выхода, питание DC24В |
XD-E32YT-E | Модуль расширения 32 транзисторных выхода, питание AC100~240В |
XD-E32YT-C | Модуль расширения 32 транзисторных выхода, питание DC24В |
XD-E4AD | Модуль расширения 14 бит, 4 каналов аналогового входа (ток или напряжение) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА) |
XD-E2DA | Модуль расширения 12 бит, 2 канала аналогового выхода (ток или напряжение) , каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА) |
XD-E4DA | Модуль расширения 12 бит, 4 канала аналогового выхода (ток или напряжение) , каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА) |
XD-E4DA-H | Модуль расширения 12 бит, 4 канала аналогового выхода (ток или напряжение) , каждый канал управляется индивидуально. Дополнительная защита от помех (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА) |
XD-E8AD | Модуль расширения 14 бит, 8 каналов аналогового входа (первые 4 канала напряжение (0-5В, 0-10В,-5-+5В, -10-+10В), остальные 4 канала ток (0-20мА, 4-20мА,-20-+20мА)) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. |
XD-E8AD-A | Модуль расширения 14 бит, 8 каналов аналогового входа (ток) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-20мА, 4-20мА,-20-+20мА) |
XD-E8AD-V | Модуль расширения 14 бит, 8 каналов аналогового входа (напряжение) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В) |
XD-E12AD-V | Модуль расширения 14 бит, 12 каналов аналогового входа (напряжение) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В) |
XD-E4AD2DA | Модуль расширения 12 бит, 2 канала аналогового выхода (ток или напряжение) , каждый канал управляется индивидуально. Дополнительная защита от помех (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА). 14 бит, 4 каналов аналогового входа (ток или напряжение) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА) |
XD-E2AD2PT2DA | Модуль расширения 10 бит, 2 канала аналогового выхода (ток или напряжение) , каждый канал управляется индивидуально. Дополнительная защита от помех (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА). 16 бит, 2 каналов аналогового входа (ток или напряжение) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА); 2 канала датчика температуры РТ100 (разрешение 0,1С) |
XD-E3AD4PT2DA | Модуль расширения 10 бит, 2 канала аналогового выхода (ток или напряжение) , каждый канал управляется индивидуально. Дополнительная защита от помех (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА). 14 бит, 3 каналов аналогового входа (ток или напряжение) , настраиваемый коэффициент первой ступени, каждый канал управляется индивидуально. (0-5В, 0-10В,-5-+5В, -10-+10В; 0-20мА, 4-20мА,-20-+20мА); 4 канала датчика температуры РТ100 (разрешение 0,1С) |
XD-E2TC-P | Модуль расширения термопар типа К 0~1300 С 2 канала, точность 0.1 градуса, 2 канала управления дискретные выхода ПИД. |
XD-E6TC-P | Модуль расширения термопар типа К 0~1300 С 6 каналов, точность 0.1 градуса, 2 канала управления дискретные выхода ПИД — 1 ПИД на три термопары. |
XD-E6TC-P-H | Модуль расширения термопар типа К 0~1300 С 6 каналов, точность 0.1 градуса, 6 каналов управления дискретные выхода ПИД, автонастройка регулятора, каналы измерения и управления изолированы друг от друга |
XD-E6PT-P | Модуль расширения термосопротивлений РТ100 6 каналов (двухпроводная схема), точность 0.1 градуса, 6 канала управления дискретные выхода ПИД. |
XD-E4PT3-P | Модуль расширения термосопротивлений РТ100 4 канала (трехпроводная схема), точность 0.1 градуса, 4 канала управления дискретные выхода ПИД. |
XD-E2GRP | Модуль расширения измерения толщины |
JR-EH | |
XD-E1WT-C | Модуль расширения 1 датчик весоизмерения (0-10мВ), 20 бит ЦАП/АЦП, питание АС220В |
XD-E2WT-C | Модуль расширения 2 датчика весоизмерения (0-10мВ), 20 бит ЦАП/АЦП, питание АС220В |
XD-E4WT-C | Модуль расширения 4 датчика весоизмерения (0-10мВ), 20 бит ЦАП/АЦП, питание АС220В |
XD-E1WT-D | Модуль расширения 1 датчик весоизмерения (-20-+20мВ), 22 бит ЦАП/АЦП |
XD-E2WT-D | Модуль расширения 2 датчика весоизмерения (-20-+20мВ), 22 бит ЦАП/АЦП |
XD-E4WT-D | Модуль расширения 4 датчика весоизмерения (-20-+20мВ), 22 бит ЦАП/АЦП |
XD-E4SSI | Модуль связи сигнала с датчиком скорости по интерфейсу SSI, 4 канала, скорость опроса канала 400мкс/канал |
XD-NS-BD | Плата расширения BD серии XD , RS232 интерфейс |

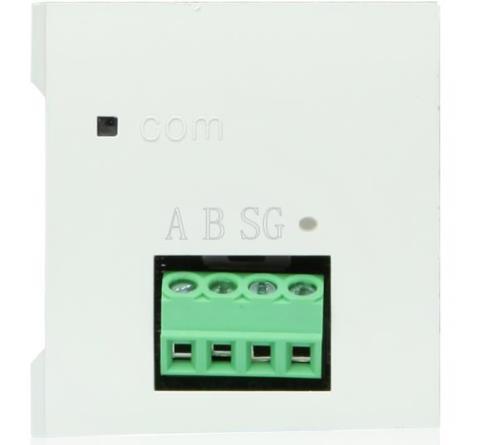

XD-NE-BD | Плата расширения BD серии XD, BUS соединение, интерфейс X-Net, может использоваться как RS485 |
XD-NO-BD | Плата расширения BD серии XD, BUS соединение, оптический интерфейс X-Net, может использоваться как RS485 |

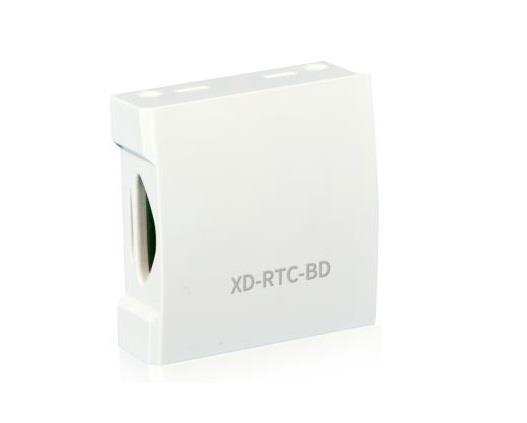

XD-RTC-BD | Плата расширения астрономических часов |
XD-ETR | Нагрузочный резистор при применении более 5 модулей расширений |

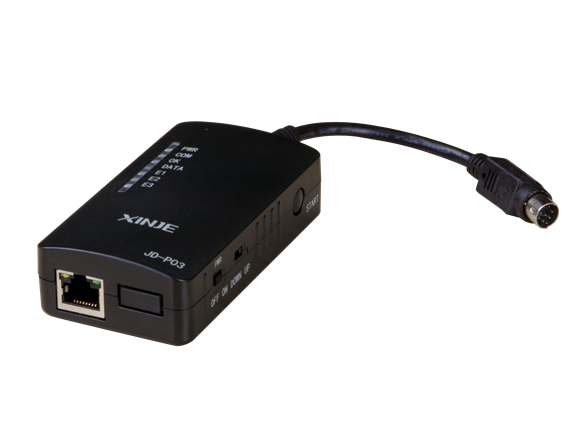

JD-P03 | Преобразователь для загрузки программ с/на компьютер |
JC-EA-1 | Кабель X-NET, используется с XD-NE-BD или XD-NES-BD, 1м; длина может быть выбрана |
JC-OP-05 | Кабель X-NET, используется с XD-NO-BD , 0.5м; длина может быть выбрана |
JC-OP-1 | Кабель X-NET, используется с XD-NO-BD , 1м; длина может быть выбрана |
JC-EA-1 | X-Net кабель, 1м |
JC-UA-15 | 1.5м USB кабель |
JC-EB-3 | DB9 в RS485 кабель, используется для HMI-PC по интерфейсу RS485 |
JC-EL-25 | Кабель для ХG2/XS3 серия удлинения для СОМ порта ,L-образный разъем со стороны контроллера, 2.5m |
XD-4AD-A-ED | Левый модуль расширения, 4 канала 12 бит аналоговый вход ток (0-20мА, 4-20мА) |
XD-4AD-V-ED | Левый модуль расширения, 4 канала 12 бит аналоговый вход напряжение (0-5В, 0-10В) |
XD-4DA-A-ED | Левый модуль расширения, 4 канала 12 бит аналоговый выход ток (0-20мА, 4-20мА) |
XD-4DA-V-ED | Левый модуль расширения, 4 канала 12 бит аналоговый выход напряжение (0-5В, 0-10В) |
XD-2AD2DA-A-ED | Левый модуль расширения, 2 канала 12 бит аналоговый вход ток (0-20мА, 4-20мА), 2 канала 10 бит аналоговый выход ток (0-20мА, 4-20мА) |
XD-2AD2DA-V-ED | Левый модуль расширения, 2 канала 12 бит аналоговый вход напряжение (0-5В, 0-10В), 2 канала 10 бит аналоговый выход напряжение (0-5В, 0-10В) |
XD-2AD2PT-A-ED | Левый модуль расширения, 2 канала 12 бит аналоговый вход ток (0-20мА, 4-20мА), 2 канала датчика РТ100 (-100-+500С) |
XD-2AD2PT-V-ED | Левый модуль расширения, 2 канала 12 бит аналоговый вход напряжение (0-5В, 0-10В), 2 канала датчика РТ100 (-100-+500С) |
XD-2PT2AD-A-ED | Левый модуль расширения, 2 канала 10 бит аналоговый выход ток (0-20мА, 4-20мА), 2 канала датчика РТ100 (-100-+500С) |
XD-2PT2DA-V-ED | Левый модуль расширения, 2 канала 10 бит аналоговый выход напряжение (0-5В, 0-10В), 2 канала датчика РТ100 (-100-+500С) |
XD-NES-ED | Левый модуль расширения XD порта RS232 или RS485 на выбор занимает СОМ порт 3 |
XD-COBOX-ED | Левый модуль расширения CanOpen |
XD-1TC-ED | Левый модуль расширения термопар различного типа 1 канал, точность измерения 0,1 С |
- Каталог Программируемые контроллеры XINJE (рус.)
- Контроллеры для систем отопления, вентиляции и кондиционирования (рус.)
- Коммуникационный модуль EtherCAT LC3-AP (рус.)
- Левые модули расширения XL (рус.)
- Правые модули расширения XL (рус.)
- Сводная информация по контроллерам XL (рус.)
- Контроллеры XS3 инструкция по применению (рус.)
- Модули расширения MA (рус.)
- Техническое описание контроллеров XS3 (англ.)
- Управление движением с помощью контроллеров XS3 (англ.)
- Инструкция по программированию контроллеров XS3 (англ.)
- Техническое описание контроллеров серий XD/XL (англ.)
- Инструкция по программирования контроллеров серий XD/XL (англ.)
- Инструкция по управлению позиционированием при применении контроллеров серий XD/XL (англ.)
- Инструкция по управлению движением для контроллеров серий XDH/XLH (англ.)
- Инструкция по подключению контроллеров к панелям управления (англ.)
- Программное обеспечение XCPPRO_v3.3
- Программное обеспечение XDPPRO_v3.7.14
