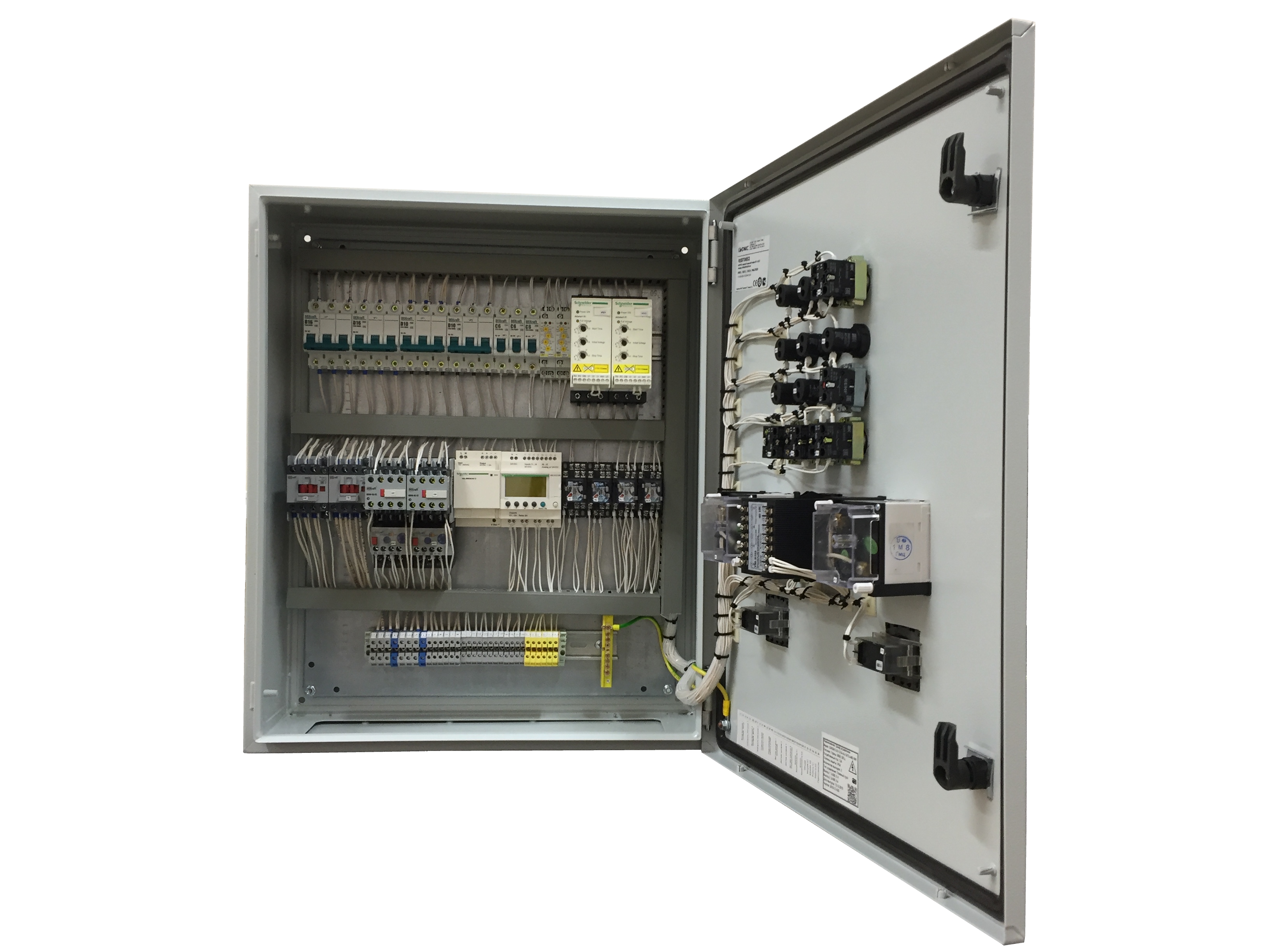

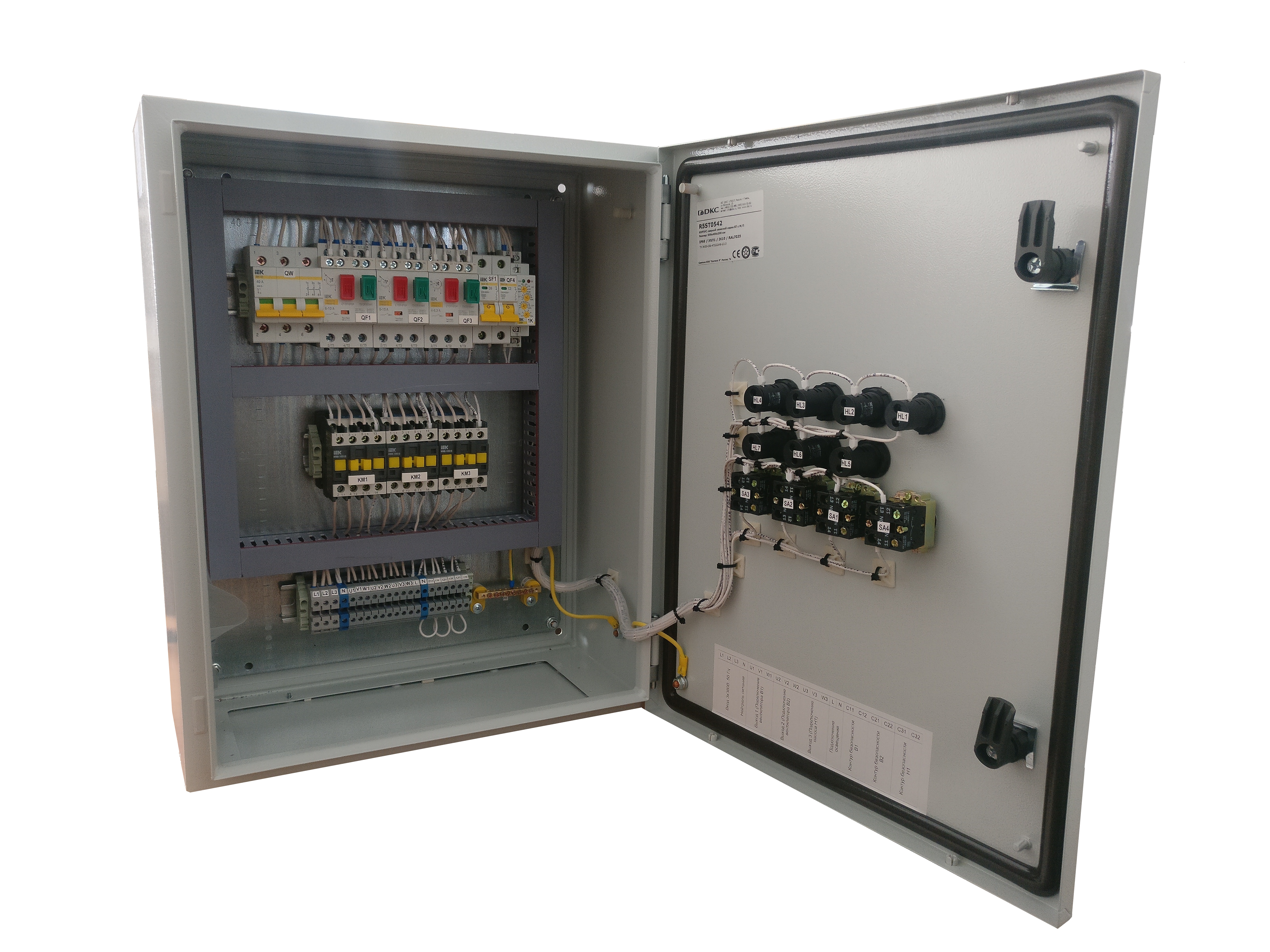

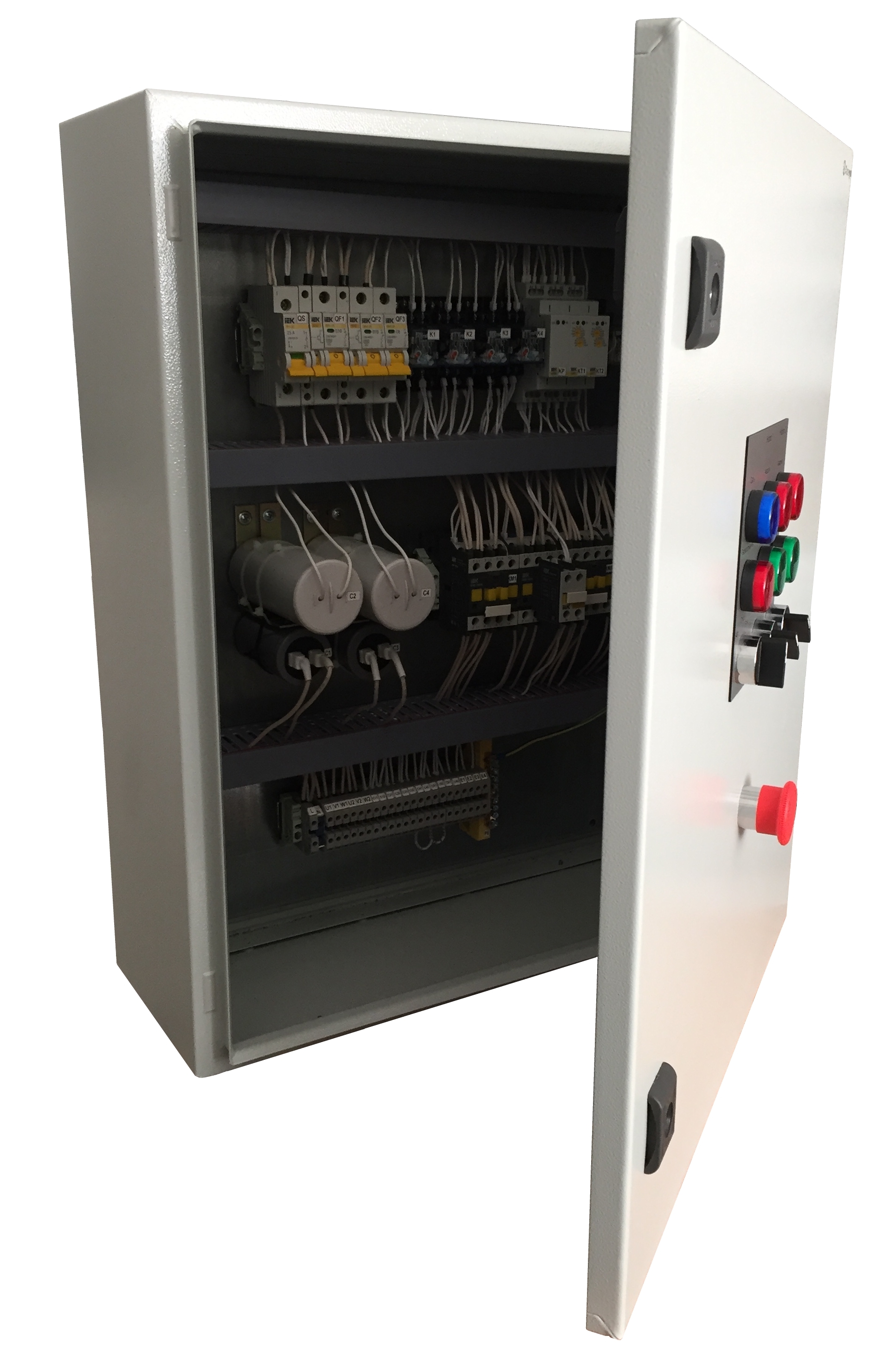

Шкафы управления с прямым пуском (серия S1RB, S3RB)
Как правило, релейные шкафы управления применяются для управления приводами небольшой единичной мощности (до 15 кВт) в тех случаях, когда нет необходимости жестко поддерживать параметры системы, такие, как давление, расход, температура теплоносителя. Шкафы могут применяться как для управления одиночными насосами/вентиляторами, так и группами насосов/вентиляторов, в том числе с реализацией каскадного режима управления.
Назначение:
| F | Насосы систем наполнения |
| E | Насосы систем опорожнения |
| A | Подпиточные насосы |
| T | Скважинные насосы при работе на водонапорную башню или резервуар |
| C | Циркуляционные насосы |
| B | Вентиляторы |
Шкафы могут быть изготовлены как для управления одиночными приводами насосов и вентиляторов, так и для управления группами от 2 до 6 насосов или вентиляторов.
Базовые функции релейных шкафов управления:
- Диапазон мощностей управляемых электродвигателей:
- Для однофазных двигателей – 0,06кВт…2,2кВт
- Для трехфазных двигателей – 0,06…15 кВт
- Ручной/автоматический режим работы;
- Функции автоматического режима работы:
- Включение/выключение по внешним сигналам от датчиков;
- Автоматический ввод резервного двигателя (для шкафов управления 2 и 3 двигателями);
- Автоматическая ротация для выравнивания наработки (для шкафов управления 2 и 3 двигателями),
- Функции защиты:
- Защита от короткого замыкания;
- Защиты от нарушения питания;
- Защита от перегрузки;
- Сигнализация и управление:

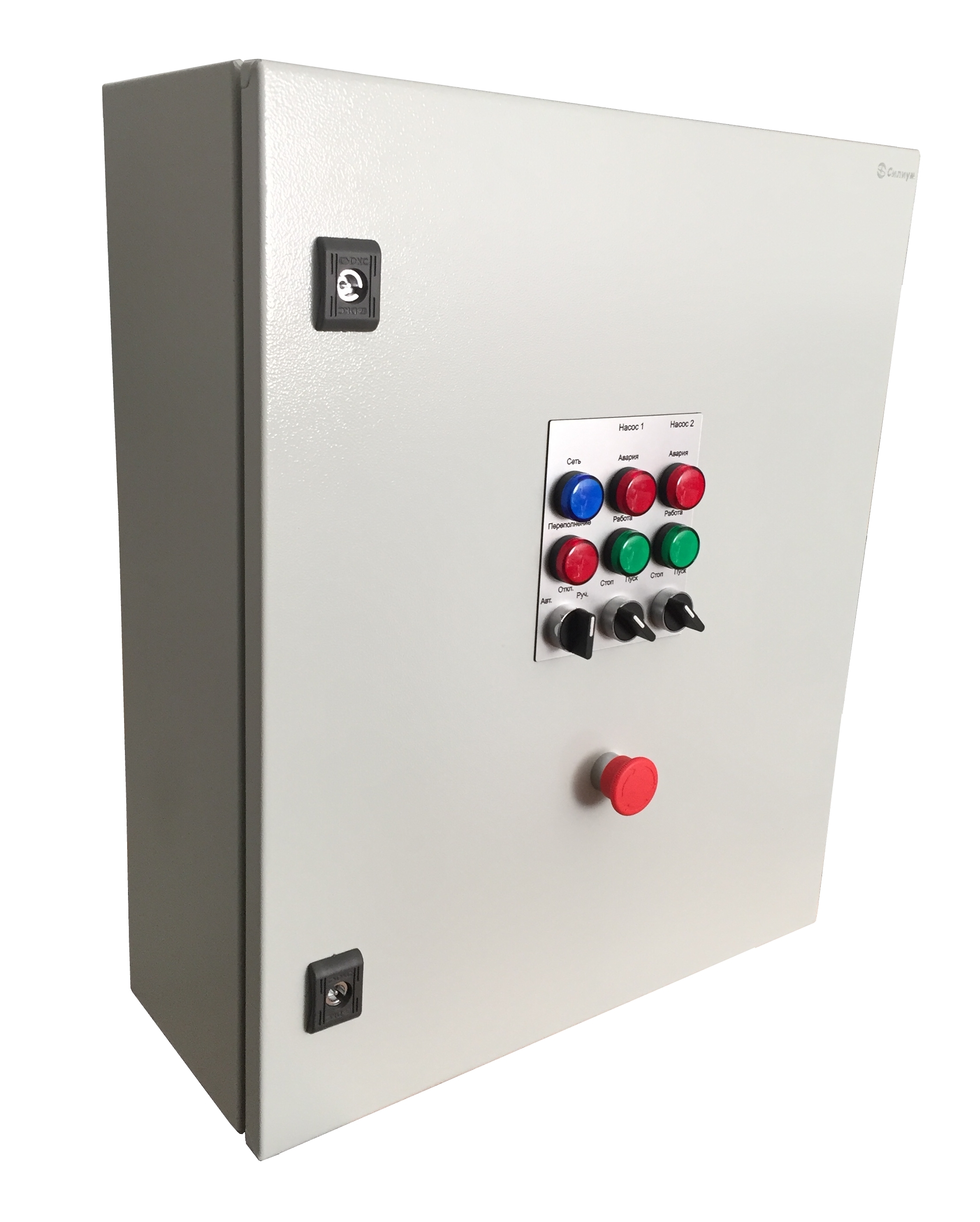

- Лампы и селекторы на панели управления шкафа;
- Дистанционное управление с клемм;
- Диспетчеризация (сигналы типа “сухой контакт” о статусе (нарушение питания, режим управления, авария)).
- Степень защиты оболочки IP54;
Дополнительные опции
- Защита от перегрева*;
- GSM-информирование (отправка сообщений на телефон в аварийных ситуациях);
- Уличное исполнение;
- Защита от сухого хода;
- Счетчик наработки для каждого двигателя;
- Амперметр для каждого двигателя;
- Вольтметр на вводе;
- Встроенный АВР на 2 ввода питания.
* Функция защиты от перегрева возможна при наличии соответствующих датчиков в двигателе.
Для заказа шкафа управления, укажите модель шкафа с индексом назначения, приведенным выше.
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для одного двигателя 1х220В | |||
| S1RB-(FEATCB)-1/1-1-54 | 0,63 — 1,00 | 0,22 | 29 864 |
| S1RB-(FEATCB)-1/1-1,6-54 | 1,00 — 1,60 | 0,37 | 29 864 |
| S1RB-(FEATCB)-1/1-2,5-54 | 1,6 — 2,5 | 0,55 | 29 864 |
| S1RB-(FEATCB)-1/1-4-54 | 2,5 — 4,0 | 0,75 | 29 864 |
| S1RB-(FEATCB)-1/1-6,3-54 | 4,0 — 6,3 | 1,5 | 29 864 |
| S1RB-(FEATCB)-1/1-10-54 | 6 — 10 | 2,2 | 29 864 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для двух двигателей 1х220В (рабочий+резервный) | |||
| S1RB-(FEATCB)-1/2-1-54 | 0,63 — 1,00 | 0,22 | 53 079 |
| S1RB-(FEATCB)-1/2-1,6-54 | 1,00 — 1,60 | 0,37 | 53 079 |
| S1RB-(FEATCB)-1/2-2,5-54 | 1,6 — 2,5 | 0,55 | 53 079 |
| S1RB-(FEATCB)-1/2-4-54 | 2,5 — 4,0 | 0,75 | 53 079 |
| S1RB-(FEATCB)-1/2-6,3-54 | 4,0 — 6,3 | 1,5 | 53 079 |
| S1RB-(FEATCB)-1/2-10-54 | 6 — 10 | 2,2 | 53 079 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для двух двигателей 1х220В (рабочий+дополнительный) | |||
| S1RB-(FEATCB)-2/2-2-54 | 0,63 — 1,00 | 0,22 | 54 288 |
| S1RB-(FEATCB)-2/2-3,2-54 | 1,00 — 1,60 | 0,37 | 54 288 |
| S1RB-(FEATCB)-2/2-5-54 | 1,6 — 2,5 | 0,55 | 54 288 |
| S1RB-(FEATCB)-2/2-8-54 | 2,5 — 4,0 | 0,75 | 54 288 |
| S1RB-(FEATCB)-2/2-12,6-54 | 4,0 — 6,3 | 1,5 | 54 288 |
| S1RB-(FEATCB)-2/2-20-54 | 6 — 10 | 2,2 | 54 288 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для одного двигателя 3х380В | |||
| S3RB-(FEATCB)-1/1-1-54 | 0,63 — 1,00 | 0,37 | 33 068 |
| S3RB-(FEATCB)-1/1-1,6-54 | 1,00 — 1,60 | 0,55 | 33 068 |
| S3RB-(FEATCB)-1/1-2,5-54 | 1,6 — 2,5 | 0,75 | 33 068 |
| S3RB-(FEATCB)-1/1-4-54 | 2,5 — 4,0 | 1,5 | 33 068 |
| S3RB-(FEATCB)-1/1-6,3-54 | 4,0 — 6,3 | 2,2 | 33 068 |
| S3RB-(FEATCB)-1/1-10-54 | 6 — 10 | 4 | 33 068 |
| S3RB-(FEATCB)-1/1-14-54 | 9 — 14 | 5,5 | 33 733 |
| S3RB-(FEATCB)-1/1-18-54 | 13-18 | 7,5 | 34 338 |
| S3RB-(FEATCB)-1/1-23-54 | 17-23 | 11 | 34 943 |
| S3RB-(FEATCB)-1/1-32-54 | 24-32 | 15 | 35 608 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для двух двигателей 3х380В (рабочий+резервный) | |||
| S3RB-(FEATCB)-1/2-1-54 | 0,63 — 1,00 | 0,37 | 56 283 |
| S3RB-(FEATCB)-1/2-1,6-54 | 1,00 — 1,60 | 0,55 | 56 283 |
| S3RB-(FEATCB)-1/2-2,5-54 | 1,6 — 2,5 | 0,75 | 56 283 |
| S3RB-(FEATCB)-1/2-4-54 | 2,5 — 4,0 | 1,5 | 56 283 |
| S3RB-(FEATCB)-1/2-6,3-54 | 4,0 — 6,3 | 2,2 | 56 283 |
| S3RB-(FEATCB)-1/2-10-54 | 6 — 10 | 4 | 56 283 |
| S3RB-(FEATCB)-1/2-14-54 | 9 — 14 | 5,5 | 57 371 |
| S3RB-(FEATCB)-1/2-18-54 | 13-18 | 7,5 | 58 399 |
| S3RB-(FEATCB)-1/2-23-54 | 17-23 | 11 | 59 245 |
| S3RB-(FEATCB)-1/2-32-54 | 24-32 | 15 | 60 333 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для двух двигателей 3х380В (рабочий+дополнительный) | |||
| S3RB-(FEATCB)-2/2-2-54 | 0,63 — 1,00 | 0,37 | 57 552 |
| S3RB-(FEATCB)-2/2-3,2-54 | 1,00 — 1,60 | 0,55 | 57 552 |
| S3RB-(FEATCB)-2/2-5-54 | 1,6 — 2,5 | 0,75 | 57 552 |
| S3RB-(FEATCB)-2/2-8-54 | 2,5 — 4,0 | 1,5 | 57 552 |
| S3RB-(FEATCB)-2/2-13-54 | 4,0 — 6,3 | 2,2 | 57 552 |
| S3RB-(FEATCB)-2/2-20-54 | 6 — 10 | 4 | 57 552 |
| S3RB-(FEATCB)-2/2-28-54 | 9 — 14 | 5,5 | 58 399 |
| S3RB-(FEATCB)-2/2-36-54 | 13-18 | 7,5 | 59 426 |
| S3RB-(FEATCB)-2/2-46-54 | 17-23 | 11 | 60 515 |
| S3RB-(FEATCB)-1/2-64-54 | 24-32 | 15 | 61 361 |
- Опросный лист на шкаф управления циркуляционными насосами
- Опросный лист на шкаф управления повысительными насосами
- Опросный лист на шкаф управления скважинными насосами
- Опросный лист на шкаф управления дренажными/канализационными насосами
Пожалуйста, сохраните необходимый опросный лист на своем компьютере, заполните форму с использованием Adobe Acrobat и пришлите нам по электронной почте.
