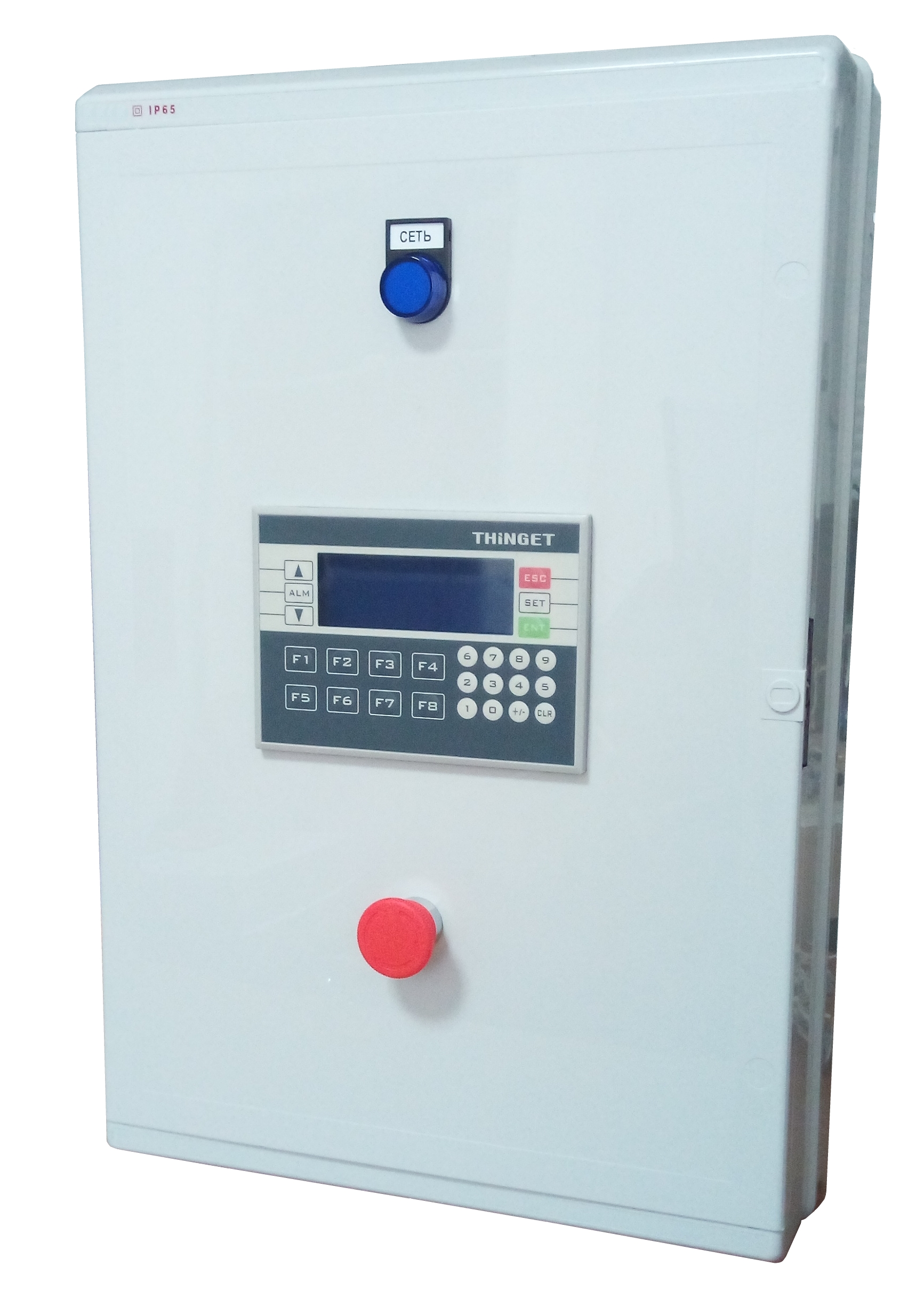

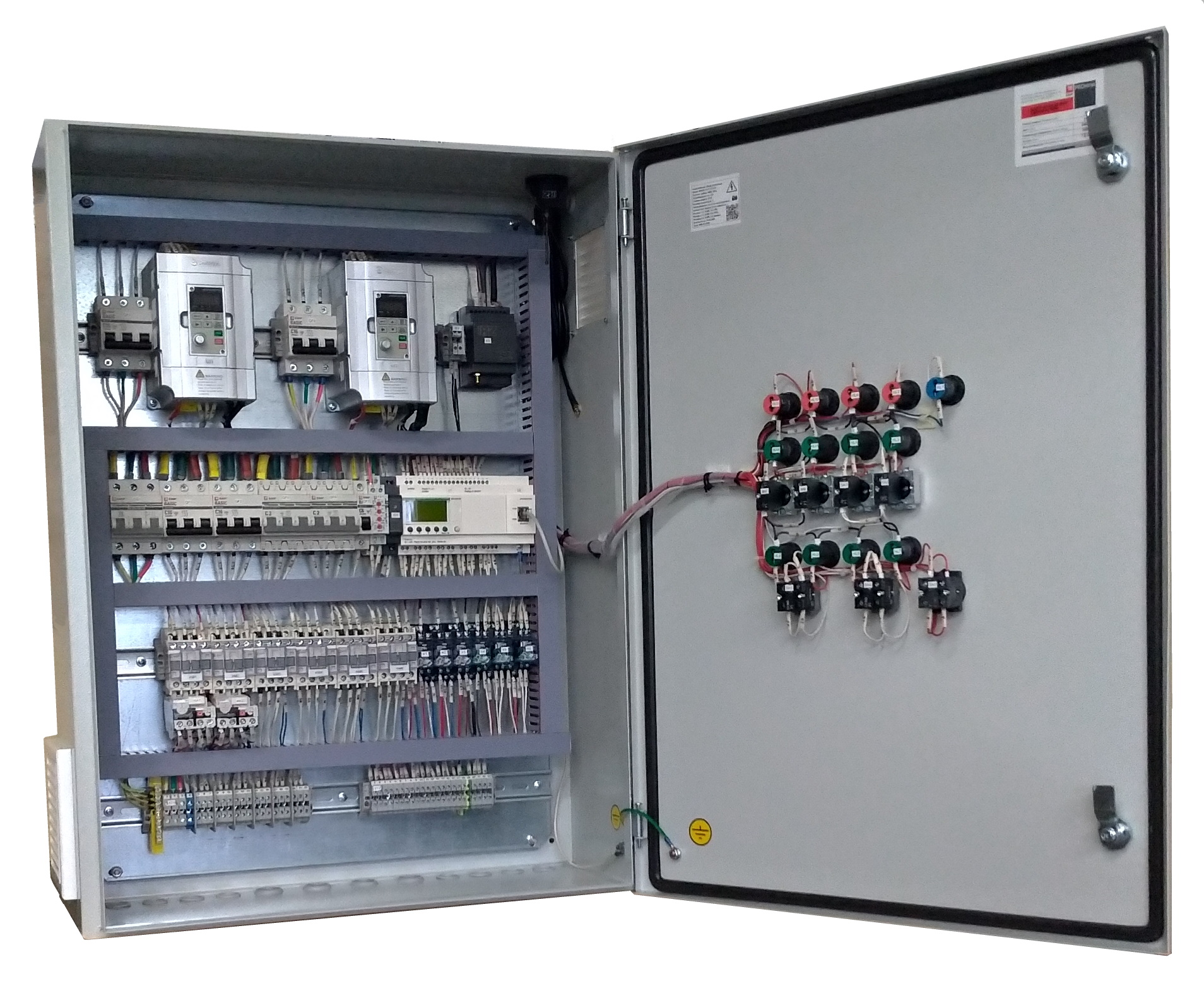

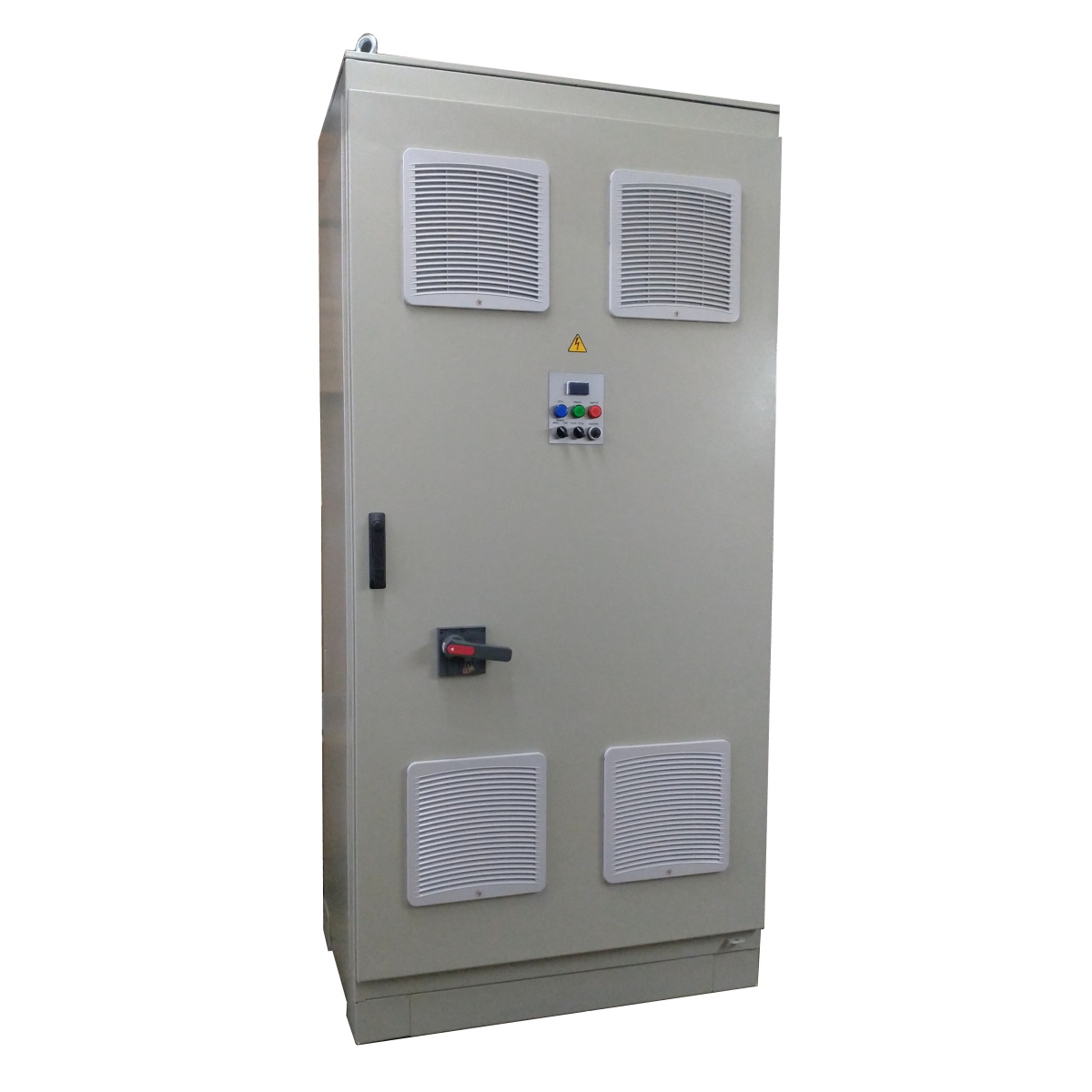

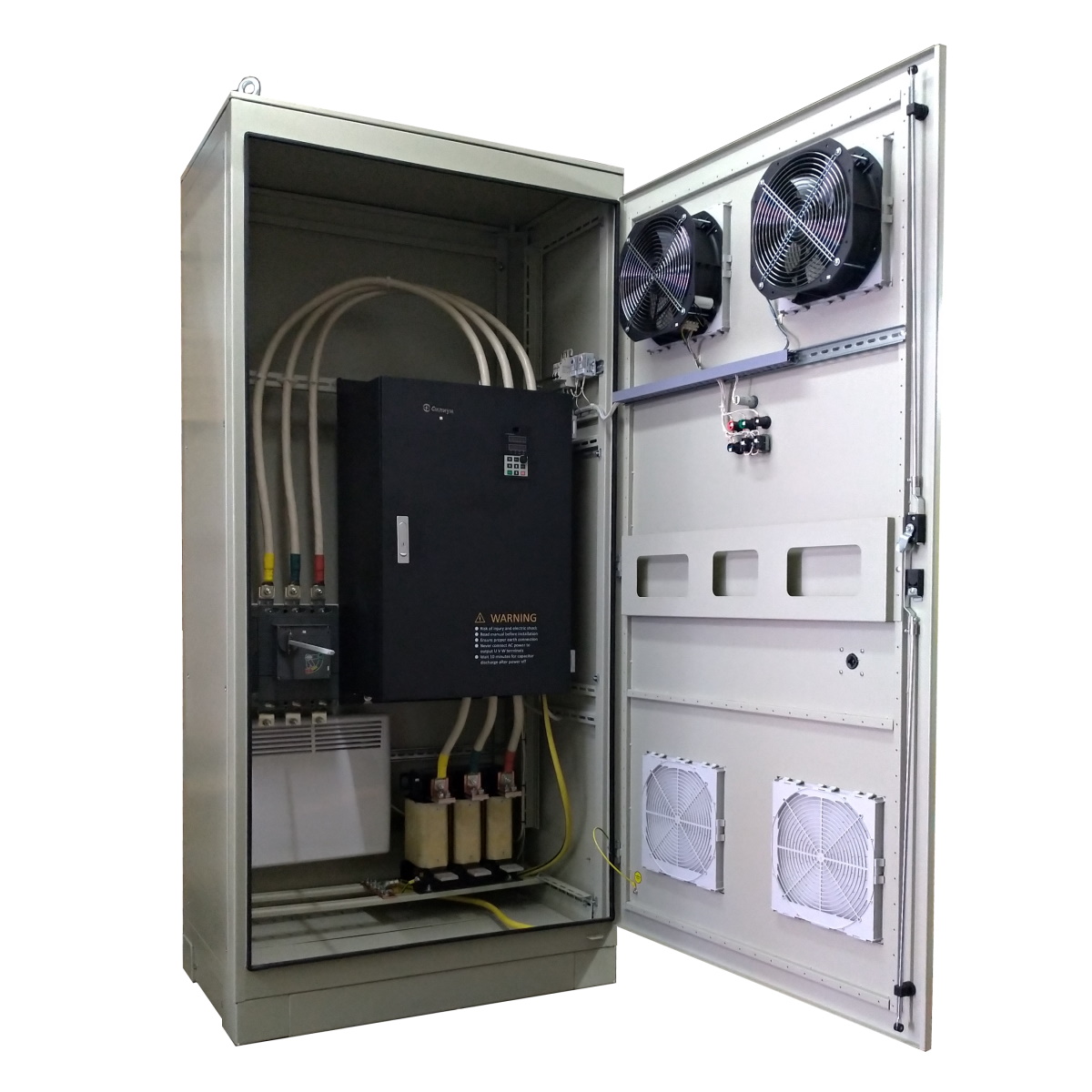

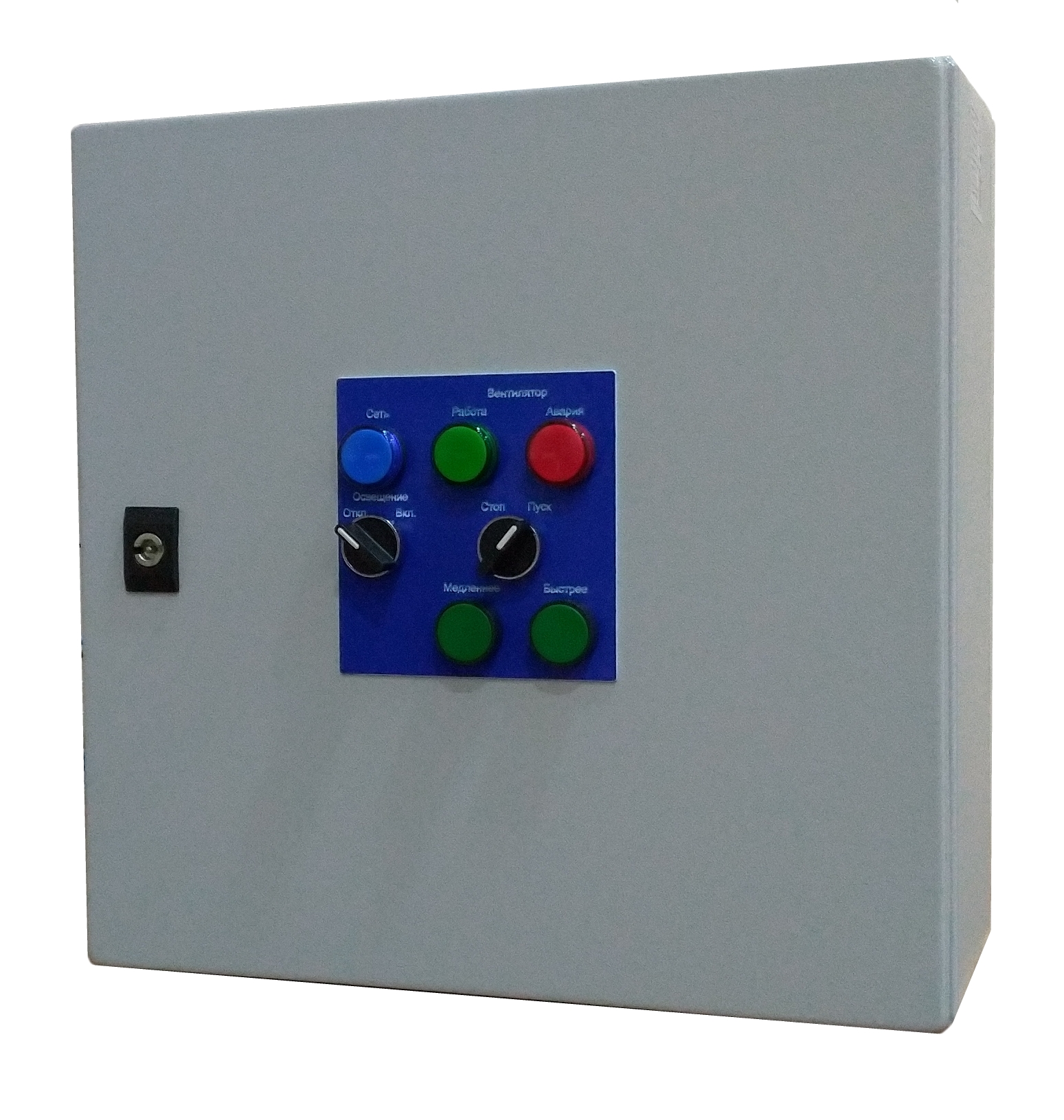

Шкафы с частотным управлением (серия S3PB, S3RPB)
Шкафы управления с преобразователем частоты применяются для управления насосами и вентиляторами единичной мощностью до 630 кВт, в тех случаях, когда необходимо жестко поддерживать параметры системы, такие, как давление, расход, температура теплоносителя. Шкафы могут применяться как для управления одиночными насосами/вентиляторами, так и группами насосов/вентиляторов, в том числе с реализацией каскадного, бесступенчатого режима управления. При применении шкафов управления с преобразователем частоты, кроме точного поддержания рабочего режима, исключаются пусковые нагрузки на сеть.
Шкафы управления с преобразователем частоты позволяют добиться полного отсутствия скачков рабочих параметров систем (температура, давление, расход) и максимальной экономии ресурсов, поскольку насосы и вентиляторы с их применением работают в оптимальных режимах.
Назначение шкафов управления с преобразователем частоты:
| C | Циркуляционные насосы |
|---|---|
| B | Вентиляторы |
| W | Скважинные насосы без водонапорных башен и баков-накопителей |
| P | Повысительные насосы |
Функции шкафов управления с преобразователем частоты:
- Исполнения для 1,2,3 электродвигателей;
- Диапазон мощностей управляемых электродвигателей – 0,67…600 кВт;
- Ручной/автоматический режим работы;
- Плавный, безударный пуск двигателей;
- Исключение пусковых токов;
- Прямой пуск двигателя в тестовом или аварийном режиме.
- Функции автоматического режима работы:
- Включение/выключение по внешним сигналам от датчиков;
- Автоматическое или ручное управление скоростью вращения двигателя;
- Автоматический ввод резервного двигателя (для шкафов управления 2 и 3 двигателями);
- Автоматическая ротация для выравнивания наработки (для шкафов управления 2 и 3 двигателями).
- Функции защиты:
- Защита от короткого замыкания;
- Защиты от нарушения питания;
- Защита от перегрузки;
- Сигнализация и управление:
- Лампы и селекторы на панели управления шкафа;
- Дистанционное управление с клемм;
- Диспетчеризация (сигналы типа “сухой контакт” о статусе (нарушение питания, режим управления, авария)).
- Степень защиты оболочки IP54;
Дополнительные опции
- Защита от перегрева*;
- GSM-информирование (отправка сообщений на телефон в аварийных ситуациях);
- Уличное исполнение;
- Защита от сухого хода;
- Счетчик наработки для каждого двигателя;
- Амперметр для каждого двигателя;
- Вольтметр на вводе.
* Функция защиты от перегрева возможна при наличии соответствующих датчиков в двигателе.
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для одного двигателя 3х380В | |||
| S3RPB-(CBWP)-1/1-1-54 | 1,0 | 0,37 | 49 572 |
| S3RPB-(CBWP)-1/1-1,6-54 | 1,6 | 0,55 | 49 572 |
| S3RPB-(CBWP)-1/1-2,5-54 | 2,5 | 0,75 | 49 572 |
| S3RPB-(CBWP)-1/1-4-54 | 4,0 | 1,5 | 50 298 |
| S3RPB-(CBWP)-1/1-6,3-54 | 5,0 | 2,2 | 53 079 |
| S3RPB-(CBWP)-1/1-10-54 | 9,0 | 4 | 64 505 |
| S3RPB-(CBWP)-1/1-14-54 | 13 | 5,5 | 86 933 |
| S3RPB-(CBWP)-1/1-18-54 | 16 | 7,5 | 94 974 |
| S3RPB-(CBWP)-1/1-23-54 | 25 | 11 | 113 231 |
| S3RPB-(CBWP)-1/1-32-54 | 32 | 15 | 126 652 |
| S3RPB-(CBWP)-1/1-36-54 | 36 | 18 | 139 347 |
| S3RPB-(CBWP)-1/1-45-54 | 45 | 22 | 169 514 |
| S3RPB-(CBWP)-1/1-60-54 | 60 | 30 | 216 789 |
| S3RPB-(CBWP)-1/1-75-54 | 75 | 37 | 246 411 |
| S3RPB-(CBWP)-1/1-90-54 | 90 | 45 | 303 117 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для двух двигателей 3х380В (рабочий+резервный) | |||
| S3RPB-(CBWP)-1/2-1-54 | 1,0 | 0,37 | 94 671 |
| S3RPB-(CBWP)-1/2-1,6-54 | 1,6 | 0,55 | 94 671 |
| S3RPB-(CBWP)-1/2-2,5-54 | 2,5 | 0,75 | 94 671 |
| S3RPB-(CBWP)-1/2-4-54 | 4,0 | 1,5 | 95 276 |
| S3RPB-(CBWP)-1/2-6,3-54 | 5,0 | 2,2 | 98 238 |
| S3RPB-(CBWP)-1/2-10-54 | 9,0 | 4 | 109 664 |
| S3RPB-(CBWP)-1/2-14-54 | 13 | 5,5 | 142 793 |
| S3RPB-(CBWP)-1/2-18-54 | 16 | 7,5 | 152 284 |
| S3RPB-(CBWP)-1/2-23-54 | 25 | 11 | 172 234 |
| S3RPB-(CBWP)-1/2-32-54 | 32 | 15 | 187 287 |
| S3RPB-(CBWP)-1/2-36-54 | 36 | 18 | 203 428 |
| S3RPB-(CBWP)-1/2-45-54 | 45 | 22 | 235 650 |
| S3RPB-(CBWP)-1/2-60-54 | 60 | 30 | 288 790 |
| S3RPB-(CBWP)-1/2-75-54 | 75 | 37 | 330 443 |
| S3RPB-(CBWP)-1/2-90-54 | 90 | 45 | 391 320 |
| Марка шкафа | Ток двигателя, А | Справочная мощность, кВт | Цена, руб. с НДС |
| Для двух двигателей 3х380В (рабочий+дополнительный) | |||
| S3RPB-(CBWP)-2/2-2-54 | 1,0 | 0,37 | 98 964 |
| S3RPB-(CBWP)-2/2-3,2-54 | 1,6 | 0,55 | 98 964 |
| S3RPB-(CBWP)-2/2-5-54 | 2,5 | 0,75 | 98 964 |
| S3RPB-(CBWP)-2/2-8-54 | 4,0 | 1,5 | 99 447 |
| S3RPB-(CBWP)-2/2-10-54 | 5,0 | 2,2 | 102 530 |
| S3RPB-(CBWP)-2/2-18-54 | 9,0 | 4 | 113 896 |
| S3RPB-(CBWP)-2/2-26-54 | 13 | 5,5 | 147 508 |
| S3RPB-(CBWP)-2/2-32-54 | 16 | 7,5 | 158 088 |
| S3RPB-(CBWP)-2/2-50-54 | 25 | 11 | 178 159 |
| S3RPB-(CBWP)-2/2-64-54 | 32 | 15 | 193 091 |
| S3RPB-(CBWP)-2/2-72-54 | 36 | 18 | 209 353 |
| S3RPB-(CBWP)-2/2-90-54 | 45 | 22 | 241 454 |
| S3RPB-(CBWP)-2/2-120-54 | 60 | 30 | 297 193 |
| S3RPB-(CBWP)-2/2-150-54 | 75 | 37 | 338 483 |
| S3RPB-(CBWP)-2/2-180-54 | 90 | 45 | 399 421 |
- Опросный лист на шкаф управления циркуляционными насосами
- Опросный лист на шкаф управления повысительными насосами
- Опросный лист на шкаф управления скважинными насосами
- Опросный лист на шкаф управления дренажными/канализационными насосами
Пожалуйста, сохраните необходимый опросный лист на своем компьютере, заполните форму с использованием Adobe Acrobat и пришлите нам по электронной почте.
