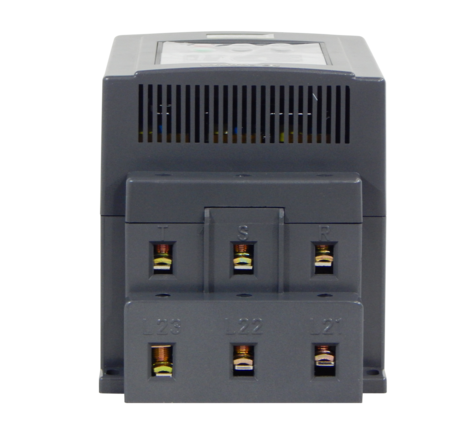

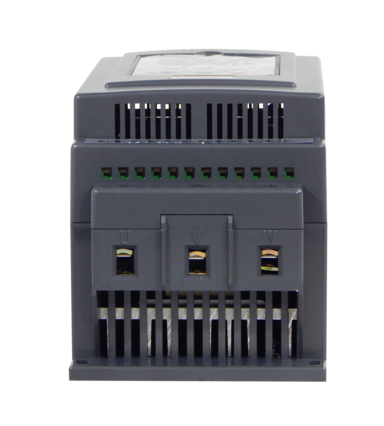

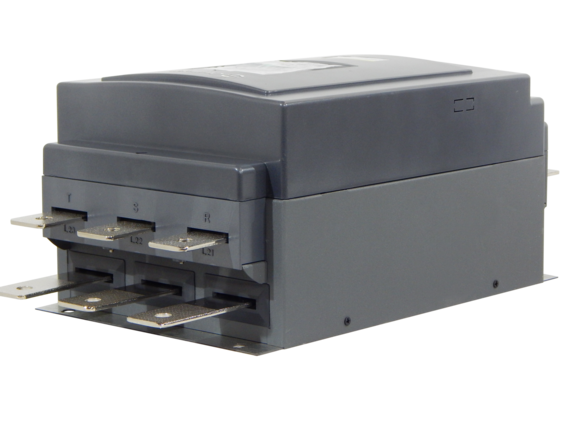

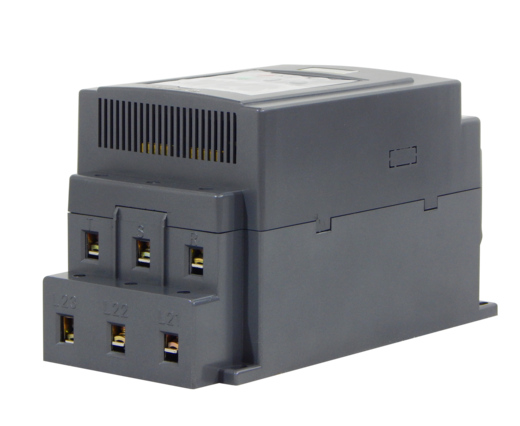

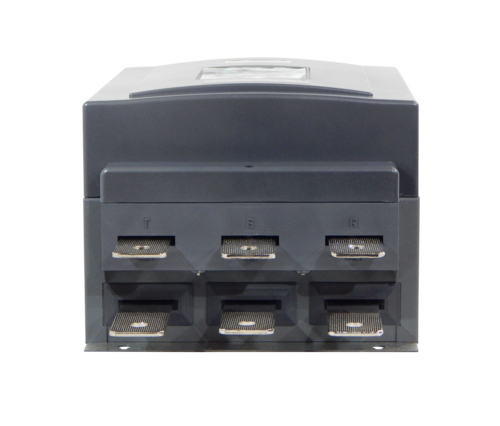

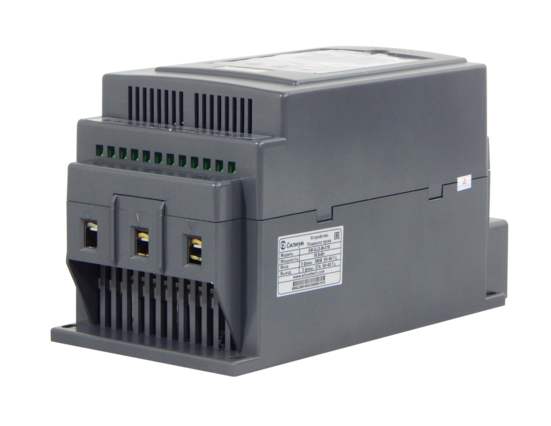

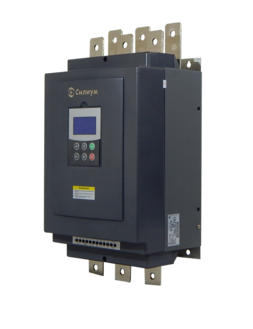

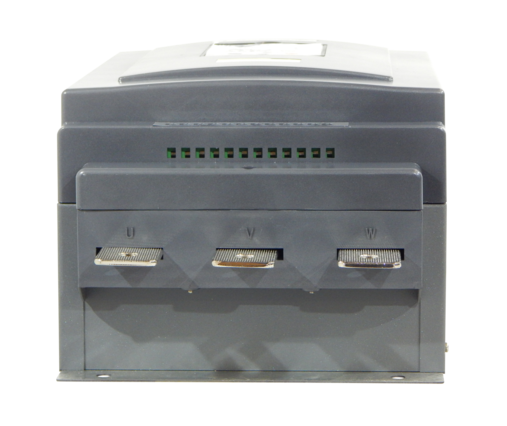

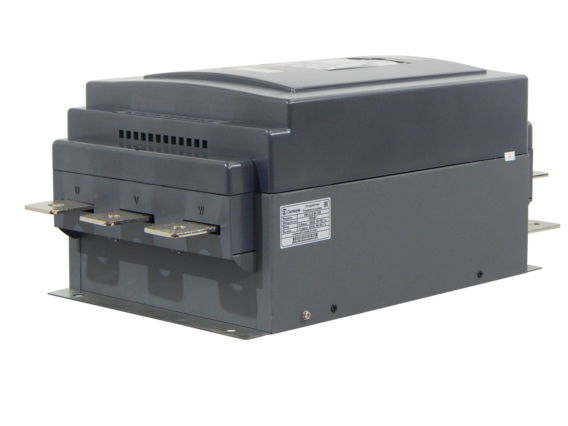

Устройства плавного пуска Силиум серии EM-GJ3

Устройства плавного пуска Силиум серии EM-GJ3 заслуженно пользуются популярностью среди наших клиентов из-за  надежности, простоты и невысокой цены.

Устройства плавного пуска применяются в случае если необходимо снизить пусковые токи асинхронных электродвигателей. В случае применения устройств EM-GJ3, кроме этого обеспечивается полный комплекс защит электродвигателя, включая электронную тепловую защиту, защиту от просадок и перенапряжений и перекоса фаз

Применение устройств плавного пускаEM-GJ3 дает возможность добиться следующих результатов:

  • Продление ресурса электродвигателя за счет снижения жестких пусковых нагрузок;
  • Снижение нагрузки на электрическую сеть во время запуска мощных электродвигателей;
  • Увеличение пропускной способности электросети;
  • Снижение нагрузок на трансформатор питающей подстанции;
  • Исключение падения напряжения в сети в момент пуска мощных электродвигателей.
  • Снижение механических и гидравлических ударов при запуске и останове двигателей.

Предлагаемые устройства плавного пуска позволяют реализовать несколько режимов запуска электродвигателей, в том числе:

  • Запуск с постепенным повышением напряжения;
  • Запуск с постепенным повышением тока;
  • Запуск с ограничением пускового тока;
  • Запуск рывком (для нагрузок со значительной инертной нагрузкой или силой трения покоя).
Параметр Описание
Входное питание 3 фазы220В/380В/480ВAC
50/60Hz
Совместимые двигатели Трехфазный асинхронный электродвигатель типа «беличья клетка».
Частота запуска Рекомендуется запускать не чаще 20 раз в течение часа.
Режимы управления (1) Панель управления;
(2) Панель управления + клеммы управления;
(3) Клеммы управления;
(4) Клеммы управления + COMпорт;
(5) Панель управления + клеммы управления + COMпорт;
(6) Панель управления + COMпорт;
(7) COMпорт;
(8) Блокировка пуска и останова.
Режим пуска (1) Пуск с ограничение по току;
(2) Рампа по напряжению;
(3) Запуск рывком+ ограничение по току;
(4) Запуск рывком + рампа по напряжению;
(5) Рампа по току;
(6) Режим запуска с двойным контуром регулирования.
Режим останова (1) Плавный останов;
(2) Свободный останов.
Функции защиты (1)Защита от обрава клемм управления мгновенного останова;
(2) Защита от перегрева устройства плавного пуска;
(3) Защита от превышения времени запуска;
(4) Защит от потери входной фазы;
(5) Защита от потери выходной фазы;
(6) Защита от перекоса фаз;
(7) Защита от превышения тока при разгоне;
(8) Защита от перегрузки при запуске;
(9) Защита от падения напряжение;
(10) Защита от превышения напряжения;
(11)Защита от некорректной установки настроек;
(12) Защита от короткого замыкания;
(13) Автоматический перезапуск;
(14) Защита от некорректного подключения клемм внешнего управления.
Место установки Хорошо вентилируемые помещения, без пыли и агрессивных газов.
Высота над ур. моря Ниже 3000м. При использовании устройства на высоте выше 3000м следует предусматривать запас мощности.
Температура -30 +55oC
Влажность до 90% без образования конденсата.
Вибрации <0.5G
Класс защиты IP20
Охлаждение Естественное
Модель Мощность, КВт Ток, А Масса нетто, кг Габариты

L/W/H, мм

Установочные размеры

a/b/d, мм

EM-GJ3-015 15 32 5 270/146/160 270/146/160
EM-GJ3-018 18,5 38 5 270/146/160 270/146/160
EM-GJ3-022 22 43 5 270/146/160 270/146/160
EM-GJ3-030 30 60 5 270/146/160 270/146/160
EM-GJ3-037 37 75 5 270/146/160 270/146/160
EM-GJ3-045 45 90 5 270/146/160 270/146/160
EM-GJ3-055 55 110 5 270/146/160 270/146/160
EM-GJ3-075 75 150 5 270/146/160 270/146/160
EM-GJ3-090 90 180 21 525/257/200 525/257/200
EM-GJ3-115 115 230 21 525/257/200 525/257/200
EM-GJ3-132 132 264 21 525/257/200 525/257/200
EM-GJ3-160 160 320 21 525/257/200 525/257/200
EM-GJ3-185 180 370 21 525/257/200 525/257/200
EM-GJ3-200 200 400 21 525/257/200 525/257/200
EM-GJ3-250 250 500 21 525/257/200 525/257/200
EM-GJ3-280 280 560 21 525/257/200 525/257/200
EM-GJ3-320 320 640 32 570/290/255 570/290/255
EM-GJ3-400 400 800 40 595/330/255 595/330/255
EM-GJ3-450 450 900 40 595/330/255 595/330/255
EM-GJ3-500 500 1000 55 665/410/255 665/410/255
EM-GJ3-600 600 1200 55 740/450/300 665/410/255
Модель Мощность, Квт Ток, А Цена розн., $
EM-GJ3-015 15 30 249
EM-GJ3-018 17 37 263
EM-GJ3-022 22 43 268
EM-GJ3-030 30 60 305
EM-GJ3-037 37 75 311
EM-GJ3-045 45 90 398
EM-GJ3-055 55 110 457
EM-GJ3-075 75 150 618
EM-GJ3-090 90 180 959
EM-GJ3-115 115 230 988
EM-GJ3-132 132 264 1 076
EM-GJ3-160 160 320 1 105
EM-GJ3-185 185 370 1 193
EM-GJ3-200 200 400 1 222
EM-GJ3-250 250 500 1 369
EM-GJ3-280 280 560 1 398
EM-GJ3-320 320 640 1 677
EM-GJ3-355 320 710 1 820
EM-GJ3-400 400 800 2 463
EM-GJ3-450 450 900 2 494
EM-GJ3-500 500 1000 3 363
EM-GJ3-600 600 1200 3 394
